產品說明
| 防爆熱電阻的詳細資料： |
 |
|
■防爆熱電阻特點
|
|
|
●壓簧式感溫元件，抗振性能 好；
●測量范圍大；
●毋須補償導線，節省費用；
●進口薄膜電阻元件，性能可靠穩定。
|
|
| |
|
|
■防爆熱電阻工作原理
|
|
|
防爆熱電阻利用 間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花、電弧和危險溫度的零 部件都密封在接線盒腔內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，智能閃光報警儀使爆炸后的火 焰和溫度傳不到腔外，從而進行測溫。
|
| |
|
|
■防爆熱電阻主要技術參數
|
|
|
●產品執行標準
IEC751
JB/T8622－1997
JB/T9623－1997
JB/T5518-91
|
|
| |
|
|
■防爆熱電阻常溫絕緣電阻
|
|
|
防爆熱電阻在環境溫度為15～35℃，相對濕度不大于80%，試驗 電壓為10～100V（直流）電極及外套管之間的絕緣電阻≥100MΩ.m。
|
| |
|
|
■測溫范圍及允差
|
|
|
●測溫范圍及允差
|
|
|
型號
|
分度號
|
測量范圍
|
精度等級
|
允許偏差
|
|
MG- WAPJ
|
Pt100
|
-200～ +500
|
A級
|
±（0.15+0.002|t|）
|
|
B級
|
±（0.30+0.005|t|）
|
|
MG-WZCJ
|
Cu50
Cu100
|
-50～+100
|
-
|
±（0.30+0.006|t|）
|
注：t為感溫元件實測溫值。 |
|
●取證一覽表
|
|
| 防爆級別 |
防爆證號 |
認證機構 |
| dIIB T4 |
GYB96451 |
NEPSI |
| dIIB T4 |
GYB96452 |
NEPSI |
| dII CT5 |
GYB98338 |
NEPSI |
| dII CT5 |
GYB97198 |
NEPSI |
| iaIICT6 |
GYB99413 |
NEPSI |
|
注：NEPSI防爆 認證系儀器儀表防爆安全監督檢驗站。
|
|
●防爆分組形式
|
|
|
○電氣設備類別
Ⅰ類——煤礦井下用電氣設備
Ⅱ類——工廠用電氣設備
○防爆等級
防爆熱電偶的防爆等級按其使用于爆炸性氣體混合物zui大安全間隙分為A 、B、C三級。
|
| 類別 |
級別 |
zui大試驗安全間隙（MESG）mm |
| II |
A |
0.9≤MESG |
| B |
0.5＜MESG＜0.9 |
| C |
MESG≤0.5 |
|
|
|
○溫度組別
防爆熱電偶的溫度組別按其外露部分允許zui高表面溫度分為T1～T6。
|
| 溫度組別 |
允許zui高表面溫度℃ |
| T1 |
450 |
| T2 |
300 |
| T3 |
200 |
| T4 |
135 |
| T5 |
100 |
| T6 |
85 |
|
●防爆級別
●EXd II□T□
●Exia II□T□
●防護等級：IP65
|
|

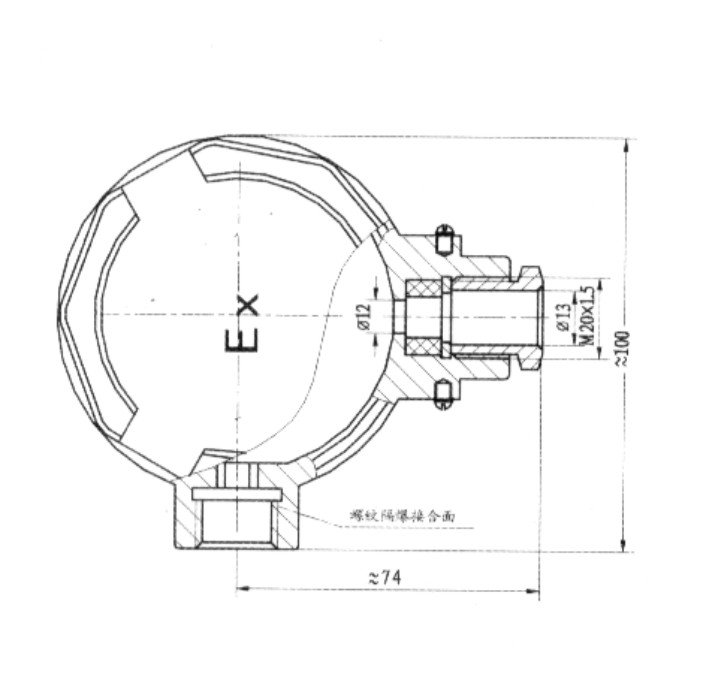

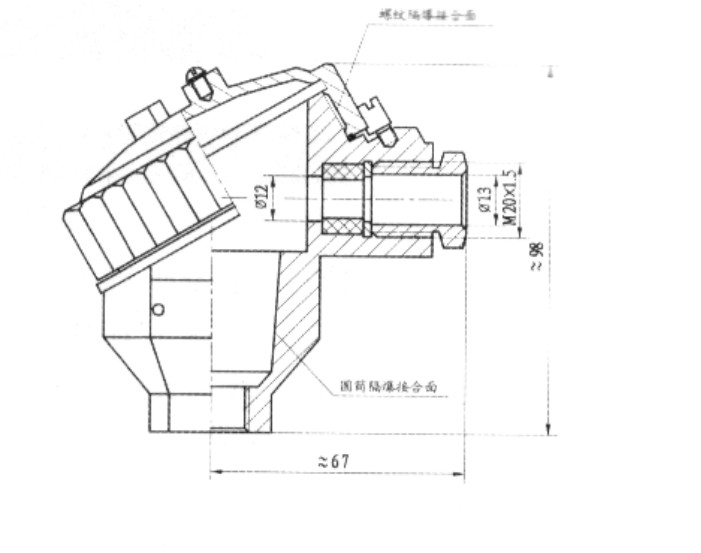

■接線盒形式
|
|
|
●dⅡBT□級
|
●dⅡCT□級 |
|
|
|
|

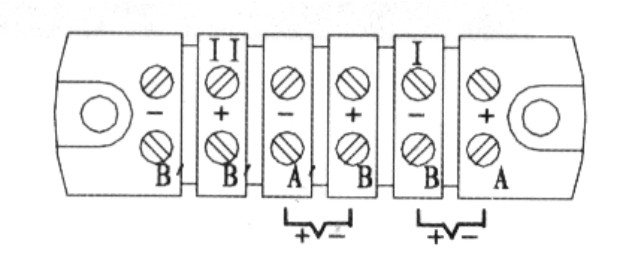

■安裝端子形式
|
|
|
|
|
|
■型號命名方法
|
|
|
MG-W
|
溫度儀表
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Z
|
熱電阻
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
感溫元件材料
|
|
P
C
|
鉑 Pt
銅 Cu
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
偶絲對數
|
|
無
2
|
單支
雙支
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
安裝固定形式
|
|
1
2
4
5
7
8
9
|
無固定裝置
固定螺紋
固定法蘭
活絡管接頭式
直形管接頭式
固定螺紋管接頭式
活動螺紋管接頭式
|
|
|
|
|
|
|
|
|
|
|
|
接線盒形式
|
|
4
|
防爆式
|
|
|
|
|
|
|
|
|
保護管直徑
|
|
0
1
|
Φ16
Φ12
|
|
|
|
|
|
|
工作端形式
|
|
G
|
變截面
|
|
|
|
|
|
MG- W
|
Z
|
P
|
2 -
|
2
|
4
|
0
|
G
|
典型型號示例
|
|
|
■選型須知
|
|
|
1）型號
2）分度號
3）防爆等級
4）精度等級
5）安裝固定形式
6）保護管材質
7）長度或插入深度
例例A：防爆熱電阻，Pt100型，智能閃光報警儀固定螺紋M27×2，防爆等級dⅡBT4級，保護管316，插 入深度300mm。ZK-WZP-240，Pt100，L=450×300，dⅡBT4 溫度變送器0.5級，保護管316，螺紋 M27×2。
|
|
| |
|
