產品功能概述：
1、配接各類接近開關、編碼器或各類脈沖信號。測量轉速、頻率、線速，測量頻率范圍0.1Hz~25kHz，基本誤差±0.02%，5位LED顯示

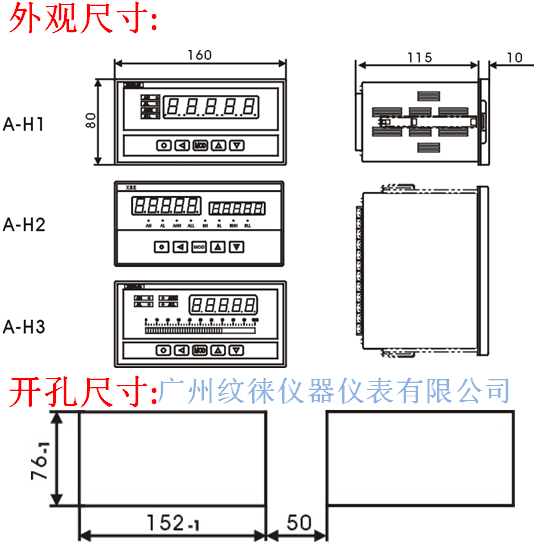

2、外形尺寸：160×80（橫），96×48（橫），96×96
3、儀表電源220V AC，（9~30）V DC
4、顯示范圍：-19999~45000，小數點位置可設定
5、輸入信號類型：各種NPN、PNP、OC門輸出的接近開關，旋轉編碼器，2線制4~20mA接近開關，磁電式mV接近開關
6、測量頻率范圍：0.1~25KHz，超過25KHz應加預分頻單元
7、測量控制周期：0.5s（信號頻率＞3Hz時）
XSM/C-H1MT2A1B1S2V0N轉速控制器
擴展功能：
1、報警輸出：160×80規格zui多4點，96×48zui多2點
2、變送輸出
3、通訊接口：RS 232或RS 485
XSM選型表：XSM/C-H1MT2A1B1S2V0N轉速控制器
|
內容 |
代碼說明 |
||||||||||||||
|
XSM/ |
單顯示、外供傳感器電源（≥50mA） |
||||||||||||||
|
外形 尺寸 |
A— |
160（W）×80（H）×125（L） |
|||||||||||||
|
B— |
96（W）×96（H）×112（L） |
||||||||||||||
|
C— |
96（W）×48（H）×112（L） |
||||||||||||||
|
面板形式 |
H |
橫式 |
|||||||||||||
|
F |
方形 |
||||||||||||||
|
顯示方式 （LED顯示的顏色按訂貨要求） |
1 |
測量值（綠色） |
|||||||||||||
|
2 |
測量值（綠色）+ 設定值（紅色）（限A型儀表） |
||||||||||||||
|
3 |
測量值（綠色）+ 測量值光柱（綠色）（限A型儀表） |
||||||||||||||
|
輸入信號 |
G |
標準型。適用于NPN,PNP型電壓脈沖，（4~20）mA 2限制脈沖，TTL脈沖等 |
|||||||||||||
|
M |
mV型，適用于磁電式接近開關 |
||||||||||||||
|
報警點數量 |
T□ |
T0:無報警 T1~T8：1~8點報警 |
|||||||||||||
|
變送輸出 （獨立供電，全隔離。10位D/A,誤差小于±0.5%，或12位D/A,誤差小于±0.2%） |
A0 |
無輸出 |
|||||||||||||
|
A1 |
電流輸出（4~20）mA、（0~10）mA或（0~20）mA |
||||||||||||||
|
A2 |
電壓輸出（0~5）V、（1~5）V |
||||||||||||||
|
A3 |
電壓輸出（0~10）V |
||||||||||||||
|
A4 |
其它輸出 |
||||||||||||||
|
外供電源 |
B0 |
無外供電源 |
|||||||||||||
|
B1 |
外供 24V DC，誤差小于±5%，50mA |
||||||||||||||
|
B2 |
外供 12V DC，誤差小于±5%，50mA |
||||||||||||||
|
B3 |
其它 |
||||||||||||||
|
通訊接口 |
S0 |
無通訊接口 |
|||||||||||||
|
S1 |
RS-232接口 |
||||||||||||||
|
S2 |
RS-485接口 |
||||||||||||||
|
S3 |
RS-422接口 |
||||||||||||||
|
S4 |
BCD碼接口（限A、B型儀表）注2 |
||||||||||||||
|
儀表電源 |
V0 |
220V AC |
|||||||||||||
|
V1 |
24V DC |
||||||||||||||
|
V2 |
12V DC |
||||||||||||||
|
V3 |
其它 |
||||||||||||||
|
打印功能（限A、B型儀表） |
P |
P表示打印接口，不帶可省略 |
|||||||||||||
|
預分頻單元 |
F＊ |
F＊表示預分頻單元，不帶可省略。 |
|||||||||||||
|
非標準功能 |
N |
N表示非標功能 |
|||||||||||||
XSM/A-H1GT0A0B0S0V0、XSM/A-H1GT0A1B0S0V0、XSM/A-H1GT0A0B1S0V0、XSM/A-H1GT0A0B0S2V0
XSM/A-H2GT0A0B0S0V0、XSM/A-H2GT0A1B0S0V0、XSM/A-H2GT0A0B1S0V0、XSM/A-H2GT0A0B0S2V0
XSM/A-H3GT0A0B0S0V0、XSM/A-H3GT0A1B0S0V0、XSM/A-H3GT0A0B1S0V0、XSM/A-H3GT0A0B0S2V0
XSM/C-H1GT0A0B0S0V0、XSM/C-H1GT0A1B0S0V0、XSM/C-H1GT0A0B1S0V0、XSM/C-H1GT0A0B0S2V0
