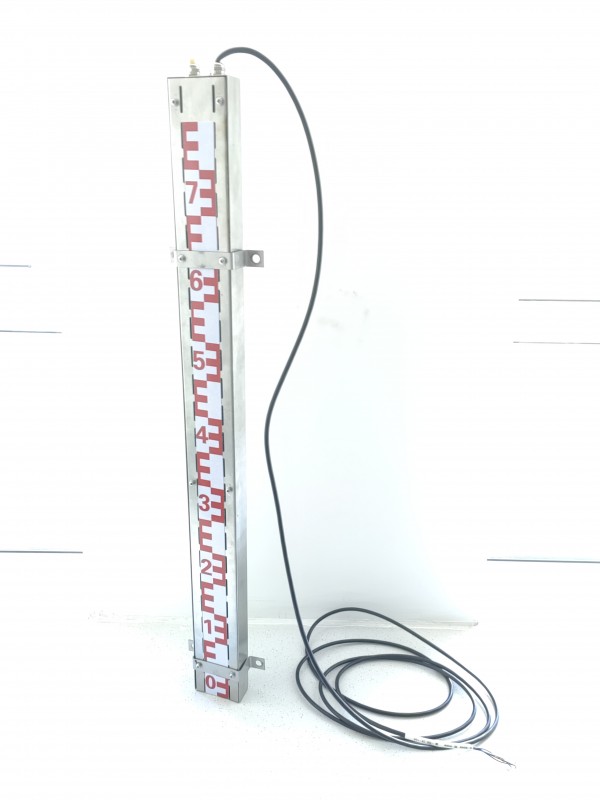

TC401感應式電子水位尺

 感應式電子水位尺由測量部分，電路換算傳輸部分組成的一體感應式電子水位尺。傳感器測量體利用機械方法定位感應裝置感應水位變化，經數字編碼處理，實現數字化分度、數字化采樣、數字化傳輸，是新型的全數字化電子水位尺。

 感應式電子水位尺通過R485信號接口，可以與個人計算機、PLC等連接，也可以與相應的的顯示、記錄、控制裝置（如RTU）連接，共同構成水位測量（控制）系統。

1.主要用途及適用范圍

可應用于江河、湖泊、水庫、水電站、灌區及輸水等水利工程中的水位監測，也可用于自來水、城市污水處理、城市道路積水等市政工程以及酒類、飲料等食品化工工程中的液位監測。

2功能特點

1）采用微處理器芯片為控制器，內置通訊電路、防雷裝置；

2）采用的生產工藝技術，不銹鋼防護外殼，具備高可靠性及抗干擾性能；

3）內部用高性能的密封材料進行特殊處理，具有防腐、防凍、耐熱、耐老化的特點；

4）不受泥槳、污液和腐蝕性液體等污染物及沉淀物的影響；

5）不受大氣溫度、壓力、濕度、含沙量、冰凍等外界因素的影響；

6）采樣精度與長度無關，不同變幅的傳感器測量精度保持不變，都是1cm、0.5cm\0.25cm 。（精度與量程訂貨需要說明）

7）該類傳感器既可以單支使用，也可以多支階梯級聯使用。

8）本產品對水位波浪做了數字濾波處理，確保水位的真實值。

2技術參數

3水尺規格參數

電源參數要求

直流電壓：9-16VDC 紅線，黑線

制造

外殼： 304不銹鋼，ABS；

重量： 2kg/米；

外形： 寬80mm×厚40mm×長1000mm(不同長度規格)

連續操作溫度范圍： –20℃～ 55℃

通用固定支架；符合CE、UL和CSA標準要求。



用戶連接

電纜：4芯屏蔽電纜。

紅線，黑線連接直流電源9-16VDC（正極，負極）

灰線（黃色），藍線連接RS485輸出A,B

電纜長度：標準長度為2m。

紅線	9-16VDC 正極
黑線	9-16VDC ink1">負極
藍線	RS485-A
灰線	RS485-B











4技術參數

單元規格  40cm/60cm/80cm/100cm/120cm/160cm  長度規格可以訂貨要求 按10cm倍數

變幅范圍  可由以上不同單元規格自由組合

精   度   1cm\0.5cm\0.25cm/（全量程等精度測量訂貨說明）

供電電壓  DC9-16V

輸出信號  RS485

采樣頻率  1秒

靜態電流  ≤ 17mA（100cm 傳感器/DC12V供電）

功    耗  ≤ 200mW（100cm 傳感器/DC12V供電）

工作溫度  0℃～60℃

連接方式  U 形連接件
