::產品簡介:: |
|
|
多路智能巡檢打印記錄儀 采用先進的微處理器進行智能控制，集多路測量顯示控制及打印記錄于一體。本機包含多路智能巡檢控制儀的全部功能，增加了現場打印記錄功能，可自動定時打印或隨機打印各支路的測量值。
各輸入端口均具備萬能信號輸入功能，且各路可同時輸入不同類型的信號，只需通過儀表菜單的簡單選定，即可實現不同類型輸入信號（各種熱電偶、熱電阻、標準電壓 / 標準電流信號）之間的輕松切換，提高了儀表的通用性和可靠性。
控制輸出有二種：各路統一報警輸出 / 變送輸出；各路分別獨立報警輸出 / 變送輸出。統一報警型又分為：報警記憶型（任一支路報警未解除將一直報警，直至所有各路均無報警）；報警無記憶型（巡回至有報警的支路時輸出報警，巡回至無報警的支路時則不報警）。輸入/輸出回路均采用光電隔離，抗干擾性能強。
具有高亮度LED數碼顯示和大屏幕全中文LCD液晶顯示兩種。可帶有串行通信接口。具有臺式和卡入式二種外形供選擇。 |
| 型 號 |
WP-RD、RMD806、807、808、809、816、828系列 |
| |
|
輸入信號
|
模 擬 量 1～28路巡回測量
模 擬 量 熱電偶：標準熱電偶 — B、S、K、E、J、T、WRe等
電 阻：標準熱電阻 — Pt100、Cu50、Cu100
遠傳壓力電阻 — 30Ω～350Ω等
電 流：0～10mA、4mA～20mA等(輸入電阻≤250Ω)
電 壓：0～5V、1V～5V、mV等(輸入阻抗≥250KΩ) |
|
| |
|
輸出信號
|
模擬量輸出 DC 4mA～20mA (負載電阻≤500Ω) DC 0～10mA (負載電阻≤750Ω)
DC 1V～5V (負載電阻≥250KΩ) DC 0～5V (負載電阻≥250KΩ)
開關量輸出 繼電器控制輸出 — ON/OFF帶回差
觸點容量：AC 220V/3A；DC 24V/5A(阻性負載)
可控硅控制輸出 — SCR(過零觸發脈沖)輸出， AC 400V/0.5A
固態繼電器輸出 — SSR(固態繼電器控制信號)輸出， DC 5V～24V/30mA
通訊輸出 標準串行雙向通訊接口： 通訊協議：RS-232C、RS-485
波特率 — 300～9600bps (自由設定)
饋電輸出 DC 24V，負載≤30mA |
|
| |
|
特 性
|
測量精度 ±0.2%FS±1字或±0.5%FS±1字
分 辨 率 ±1字
顯示范圍 -1999～9999
顯示方式 高亮度LED數碼顯示 發光二極管工作狀態顯示
當前日期及時間顯示 1～28路測量通道號顯示
四位（-1999～9999） 測量值/設定值顯示 通道屏蔽與鎖定顯示
控制報警 可選擇1～28路統一上限、下限控制/報警輸出，LED指示。
溫度補償 0～50℃溫度自動補償
打印控制 配接微型打印機，可自動定時打印或手動即時打印
參數設定 面板輕觸式按鍵數字設定 參數設定值斷電后保存
參數設定值密碼鎖定
保護方式 熱電偶/熱電阻輸入斷線報警 繼電器輸出狀態LED指示
輸入超／欠量程報警 電源欠壓自動復位
工作異常自動復位 |
|
| |
|
使用環境
|
環境溫度 0～50℃
相對濕度 ≤85% RH ·避免強腐蝕氣體
供電電壓 常規型 ·AC 220V +10%-15%（50Hz±2Hz，線性電源）
特殊型 ·AC 90V～265V (開關電源) ·DC 24V±2V (開關電源)
功 耗 ≤10W（AC 220V線性電源） |
|
|
|
|
型 號
|
WP-RD、RMD806、807、808、809、816、828系列
|
WP-RD、RMD806、807、808、809、816、828系列
|
|
儀表外形
|
|
|
|
外形尺寸
|
寬×高×深：360×140×240mm
|
寬×高×深：160×80×140mm×2臺
|
|
開孔尺寸
（mm）
|
|
|
|
重 量
|
|
|

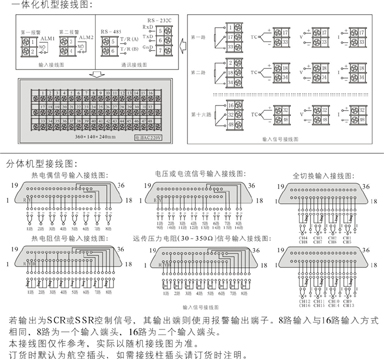

接 線 圖
|
|
|
選型表
|
|
|
型 號
|
說 明
|
|
W P-
|
|
|
|
|
|
|
□
|
□
|
|
|
顯示方式
|
RD
RDM
|
|
|
|
|
|
|
|
LED數碼顯示
LCD液晶顯示 |
|
控制作用
|
□□
|
|
|
|
|
|
|
參見“控制作用” |
|
通訊方式
|
２
|
|
|
|
|
|
RS-232C(帶打印功能) |
|
輸出方式
|
□
|
|
|
|
|
參見“輸出方式” |
|
輸入類型
|
□□
|
|
|
|
參見“輸入類型” |
|
一報警方式
|
N
H
L
|
|
|
無控制/報警（可省略)
上限控制/報警
下限控制/報警 |
|
第二報警方式
|
□
|
|
同“一報警方式” |
|
報警記憶
|
K
|
不帶報警記憶功能(可省略)
帶報警記憶功能(注2） |
|
| |
|
★缺省為分體機型，如需一體化機型請訂貨時注明。
★注1：出廠默認為各路輸入同一類型信號，如需各路輸入不同類型的信號，請?jiān)谟嗀洉r(shí)詳細注明各路的輸入信號類型。
★注2：統一控制/報警輸出：即儀表所有各路共用一個（或兩個）報警輸出繼電器，或所有各路共用一組變送輸出。統一控制/報警儀表分以下兩種報警方式：
A.報警無記憶型（巡回至有報警的支路時輸出報警，巡回至無報警的支路時則不報警）；
B.報警記憶型（任一支路報警未解除將一直報警，直至所有各路均無報警）。
★型號舉例：WP-RD807-21-08; WP-RD816-21-12-HL; WP-RMD816-21-12-HL
|
| |
★控制作用
|
代 碼
|
806
|
807
|
808
|
809
|
816
|
828
|
|
控 制
作 用
|
八路巡檢
測量顯示
|
八路巡檢統一
控制/報警輸出
|
八路巡檢分別
控制/報警輸出
|
十六路巡檢
測量顯示
|
十六路巡檢統一
控制/報警輸出
|
1～28路巡檢
統一報警
|
|
| |
■輸出方式
|
代 碼
|
０
|
１
|
２
|
３
|
４
|
５
|
６
|
７
|
８
|
|
輸出方式
|
無輸出
|
繼電器
|
4mA ～20mA
|
0～10mA
|
1V ～5V
|
0～5V
|
SCR輸出
|
SSR輸出
|
特殊規格
|
★SCR—可控硅過零觸發脈沖輸出 ★SSR—固態繼電器控制信號輸出 |
| |
■輸入類型
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
輸入類型
|
|
1
|
B
|
400～1800℃
|
7
|
WRe
|
0～2300℃
|
13
|
0～10mA
|
-1999～9999d
|
|
2
|
S
|
0～1600℃
|
|
Pt100
|
-200～650℃
|
14
|
1V～5V
|
-1999～9999d
|
|
3
|
K
|
0～1300℃
|
9
|
Pt100.1
|
-99.9～320.0℃
|
15
|
0～5V
|
-1999～9999d
|
|
4
|
E
|
0～1000℃
|
10
|
Cu50
|
-50.0～150.0℃
|
16
|
0～20mA
|
-1999～9999d
|
|
5
|
T
|
0～320.0℃
|
11
|
Cu100
|
-50.0～150.0℃
|
17
|
30Ω～350Ω
|
-1999～9999d
|
|
6
|
J
|
0～1200℃
|
12
|
4mA～20mA
|
-1999～9999d
|
18
|
特殊規格
|
用戶特定(注4)
|
★注4：特殊型號或要求的，請定貨時說明輸入信號類型或參考標準。 |
| |
★注5:可切換輸入只需設定儀表二級參數，可切換以下輸入分度號：
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
|
1
|
B
|
4
|
E
|
7
|
WRe
|
10
|
Cu50
|
14
|
1V～5V
|
|
2
|
S
|
5
|
T
|
8
|
Pt100
|
12
|
4mA～20mA
|
15
|
0～5V
|
|
3
|
K
|
6
|
J
|
9
|
Pt100.1
|
13
|
0～10mA
|
|
|
|
WP上潤多路巡檢儀，上潤數顯表，上潤溫控儀，PID控制儀，上潤流量積算儀
