產品簡介

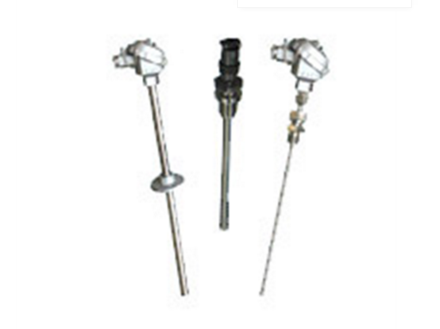

WZPK-106S鎧裝鉑電阻是一種溫度傳感器，它比裝配式鉑電阻直徑小，易彎曲，抗震性好，適宜安裝在裝配式鉑電阻無法安裝的場合，本廠生產的WRPK系列鎧裝鉑電阻采用引進鉑電阻測溫元件，因此，具有，靈敏、熱響應時間快、質量穩定、使用壽命長等優點。...
產品詳細介紹
WZPK-106S鎧裝鉑電阻是一種溫度傳感器，它比裝配式鉑電阻直徑小，易彎曲，抗震性好，適宜安裝在裝配式鉑電阻無法安裝的場合，本廠生產的WRPK系列鎧裝鉑電阻采用引進鉑電阻測溫元件，因此，具有，靈敏、熱響應時間快、質量穩定、使用壽命長等優點。
詳細介紹
如果您覺得“WZPK-106S鎧裝鉑電阻”描述資料不夠齊全，請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的，我們將給您最大優惠！)
本頁鏈接：http://m.18bearing.com/com_shzy3/sell/itemid-8455339.html
已經有2538位訪客查看了本頁.
詳細介紹
WZPK-106S鎧裝鉑電阻產品簡介
鎧裝鉑電阻是一種溫度傳感器，它比裝配式鉑電阻直徑小，易彎曲，抗震性好，適宜安裝在裝配式鉑電阻無法安裝的場合，本廠生產的WRPK系列鎧裝鉑電阻采用引進鉑電阻測溫元件，因此，具有，靈敏、熱響應時間快、質量穩定、使用壽命長等優點。
外保護套管采用不銹鋼，內充滿高密度氧化物質的緣體，因此，它具有很強的抗污染性能和優良的機械強度，適合安裝在環境惡劣的場合。
鎧裝鉑電阻可用于測量-200～500℃范圍內溫度，可直接用銅導線和二次儀表相連接使用。由于它具有良好的電輸出特性，可為顯示儀、記錄儀、調節器，掃描器、數據記錄儀以及電腦提供的溫度變化輸入信號，應符合JB/T8622-1997標準。
WZPK-106S鎧裝鉑電阻工作原理
鎧裝鉑電阻工作原理：在溫度作用下鉑電阻絲的電阻隨之變化而變化。顯示儀表將會指示出鉑電阻產生的電阻值所對應的溫度值。
技術參數
型號表示
|
W |
Z |
P |
K |
規格 |
內容 |
|||||
|
|
|
|
|
- |
1 |
|
無固定裝置 |
|||
|
2 |
|
固定卡套螺紋 |
||||||||
|
3 |
|
可動卡套螺紋 |
||||||||
|
4 |
|
固定卡套法蘭 |
||||||||
|
5 |
|
可動卡套法蘭 |
||||||||
|
安裝固定形式 |
0 |
|
簡易式 |
|||||||
|
2 |
|
防濺式 |
||||||||
|
3 |
|
防水式 |
||||||||
|
6 |
|
插座式 |
||||||||
|
7 |
|
帶連線導線式 |
||||||||
|
接線盒形式 （自由端形式） |
3 |
|
φ3 |
|||||||
|
4 |
|
φ4 |
||||||||
|
5 |
|
φ5 |
||||||||
|
6 |
|
φ6 |
||||||||
|
直徑 |
引進元件 |
|
|
|||||||
|
設計序號 |
|
|||||||||
|
W |
Z |
P |
K |
- |
□ |
□ |
□ |
S |
A |
|
主要技術指標
分度號Pt100：A級Ro=100±0.06Ω
B級Ro=100±0.12Ω
量程規格
|
型 號 |
分度號 |
測溫范圍℃ |
精度等級 |
允許偏差△t ℃ |
|
WZPK |
Pt100 |
-200～500 |
A級 |
±（0.15或+0.002︱t︱） |
|
B級 |
±（0.3或+0.005︱t︱） |
注：式中“t"為感溫元件實測溫度值
公稱壓力
一般是指在常溫下，保護管所能承受靜態外壓而不破裂，實驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
熱響應時間
在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50％所需要的時間，稱為熱響應時間，用t0.5表示。
熱電阻緣電阻：
常溫緣電阻的實驗電壓可取直流10～100V任意值，環境溫度應在15～35℃范圍內，相對濕度應不大于80％；常溫緣值應不小于100MΩ。
熱電阻允許通過電流
通過鎧裝鉑電阻測量電流zui大不超過5mA。
鎧裝鉑電阻分類型式
|
鎧裝熱電阻外徑
安裝固定裝置標準尺寸 |
φ6 |
φ5 |
φ4 |
φ4 |
φ3 |
|
M |
M16×1.5 |
M12×1.5 |
|||
|
S |
22 |
19 |
|||
|
鎧裝熱電阻外徑
安裝固定裝置標準尺寸 |
φ6 |
|
φ4 |
φ4 |
φ3 |
|
D |
φ60 |
φ50 |
|||
|
Do |
φ42 |
φ36 |
|||
|
D1 |
φ24 |
φ20 |
|||
|
do |
φ9 |
φ7 |
|||
|
S |
22 |
19 |
|||
|
