產品簡介
上海劍閥閥門主導產品有：球閥、蝶閥、閘閥、止回閥、截止閥、節流閥、儀表閥、柱塞閥、隔膜閥、旋塞閥、減壓閥、安全閥、疏水閥、
公司簡介
上海劍閥閥門有限公司是從事各種類閥門的生產、開發、銷售及售后服務于一體，并代理銷售各種進口閥門的綜合型企業。在閥門設計制造應用領域處于國內領先水平。1990年引進德國尼博爾（NIBOR）閥門公司（隔膜閥、氣動執行機構和橡膠隔膜）（高溫高壓閥門）（電磁閥，調節閥）專有技術，產品技術達到國際上先進水平。
經過20多年的設計開發、制造應用，積累了豐富的經驗，成為技術力量雄厚，工藝裝備和測試手段齊全的閥門的專業制造廠。上海劍閥閥門主導產品有：球閥、蝶閥、閘閥、止回閥、截止閥、節流閥、儀表閥、柱塞閥、隔膜閥、旋塞閥、減壓閥、安全閥、疏水閥、調節閥、底閥、過濾器、排污閥等。
上海劍閥閥門還代理德國尼博爾NIBOR閥門在中國市場的銷售和維護。進口閥門品牌有：日本閥門{VENN},日本北澤{KITZ},日本日立{HITACHI}，德國尼博爾{NIBOR}等國際品牌。
使用范圍涉及到石油、化工、化肥、農藥、合成塑料、合成纖維、合成橡膠、食品、醫藥、水電等工業部門以及國防、科研、交通、農業乃至生活設施。
公司始終以質量為本，一切為滿足用戶的經營理念，不斷引進國外先進的新技術，新工藝、新材料，竭誠為用戶提供優質的閥門產品和更加完善的售后服務。您的需要，我們的目標！
展開
產品說明
上海劍閥閥門主導產品有：球閥、蝶閥、閘閥、止回閥、截止閥、節流閥、儀表閥、柱塞閥、隔膜閥、旋塞閥、減壓閥、安全閥、疏水閥、調節閥、底閥、過濾器、排污閥,將以科學的管理、先進的技術、優良的質量、合理的價格、周到的服務、良好的信譽，真誠與國內外廣大用戶合作，并將一如既往,為用戶的效益和發展做出我們的貢獻！歡迎來電咨詢。等。公司認真執行“質量一，信譽至上”的經營宗旨
上海劍閥閥門進口供應產品:進口球閥、進口閘閥、進口蝶閥、進口截止閥、進口止回閥、進口調節閥、進口電磁閥、進口疏水閥、進口減壓閥、進口安全閥、進口切斷閥、進口角座閥、進口排氣閥、
進口旋塞閥、進口平衡閥、進口針型閥、進口隔膜閥、進口呼吸閥、進口阻火器、進口過濾器、進口節流閥等：上海劍閥閥門有限公司 - 球閥 - 固定球閥 -

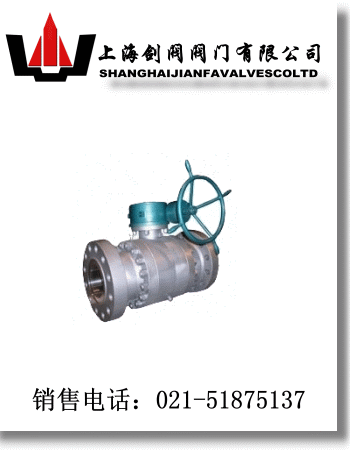

美標固定球閥
|
美標固定球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。
本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。
適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度：-196～350℃
驅動方式：手動、氣動、電動、液動等。
公稱通徑：DN25-8001"～32"
（1）操作省力：球體由上下軸承支撐，減少摩擦，消除了由于進口壓力推動球體與密封座形成的巨大密封負荷而造成過大的扭矩。
（2）密封性能可靠：PTFE單性材料密封圈嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧保證密封圈足夠的預緊力，閥門在使用過程中密封面磨損時，在彈簧作用下閥門繼續保證良好密封性能。
（3）防火結構：為防止由于驟熱或火災的出現，使聚四氟乙烯密封圈燒毀，發生較大泄漏，而助長火勢，在球體與閥座間設置防火密封環，在密封圈燒毀時，在彈簧力作用下，將閥座密封環迅速推向球體上，形成金屬與金屬密封，起到一定程度的密封效果。耐火試驗符合APl6FA和APl607標準要求。
（4）自動泄壓功能：當閥門中腔停滯的介質壓力異常升高超過彈簧的預緊力時，閥座后退脫離球體，達到自動泄壓的效果，卸壓后閥座自動復位。
（5）排泄管路：閥體上下均設置排泄孑L，可檢查閥座是否發生泄漏，在工作中，閥門處于全開或全關時，卸掉中腔壓力，可直接更換填料；可以排放中腔滯留物，減少介質對閥門的污染。輔助密封設置系統（客戶需要請在訂購時說明）
（6）本閥門設計有輔助的閥座緊急密封系統，一旦密封受損或出現緊急十青況而不能密封時，通過輔助密封系統向密封面注射相應的密封劑即可修復密封面，達到緊急密封。當輸送的介質不潔或含有少量顆粒時，為保護密封面，確保達到可靠的密封，還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。
（7）廣泛適用于食品、醫藥、石油、化工、天然氣、鋼鐵、環保、造紙等輸送管路介質的切斷或流通。還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。
主要零件及材質
|
序號
NO
|
零件名稱
|
材質
|
|
GB
|
ASTM
|
|
1
|
閥體
|
WCB
|
A2116-WCB
|
|
2
|
彈簧
|
60Si2aMn
|
AISI 9260
|
|
3
|
密封圈
|
PTFE
|
PTFE
|
|
4
|
墊片
|
PTFE
|
PTFE
|
|
5
|
排污螺母
|
25
|
A105
|
|
6
|
"0" 型密封圈
|
橡膠
|
橡膠
|
|
7
|
底蓋
|
25
|
A105
|
|
8
|
螺釘
|
35
|
A193-B7
|
|
9
|
固定軸
|
1Cr13
|
A276-410
|
|
10
|
滑動軸承
|
PTFE&
|
PTFE&
|
|
11
|
球體
|
1C18Ni9Ti
|
SS304
|
|
12
|
閥蓋
|
WCB
|
A216-WCB
|
|
13
|
閥座
|
25
|
A105
|
|
14
|
閥桿
|
1Cr33
|
A276-410
|
|
15
|
螺柱
|
35CrMoA
|
A193-B7
|
|
16
|
螺母
|
35
|
A194-2H
|
|
17
|
壓套
|
25
|
A105
|
|
18
|
填料
|
PTFE
|
PTFE
|
|
19
|
支架
|
WCB
|
A216-WCB
|
|
20
|
填料壓蓋
|
WCB
|
A2116-WCB
|
|
21
|
鍵 Key
|
45
|
AISI C 1045
|
技術規范
|
設計依據
|
國標系列
|
美標系列
|
|
設計標準
|
GB/T12237
|
AP16D
|
ANSI B16.34
|
|
法蘭連接結構長度
|
GB/T12221
|
AP16D
|
ANSI B16.10
|
|
結構長度(焊接)
|
GB/T15188.1
|
AP16D
|
ANSI B16.10
|
|
連接法蘭
|
GB/T9113
JB/T79 Hg20592
|
ANSI B16.5、B16.47
|
|
對焊端
|
GB/T12224
|
ANSI B16.25
|
|
試驗和檢驗
|
GB/T9092
|
AP16D
|
AP1598
|
試驗壓力
|
壓力等級
|
試驗壓力(MPa）
|
|
公稱壓力（PN）
|
磅級（Class）
|
殼體試驗
|
密封試驗
|
|
1.0
|
-
|
1.5
|
1.1
|
|
1.6
|
-
|
2.5
|
1.76
|
|
2.5
|
-
|
3.8
|
2.75
|
|
4.0
|
-
|
6.0
|
4.4
|
|
6.4
|
-
|
9.6
|
7.04
|
|
-
|
150
|
3.0
|
2.2
|
|
-
|
300
|
7.6
|
5.6
|
|
-
|
600
|
15.0
|
11.0
|
|
-
|
10K
|
2.4
|
1.5
|
|
-
|
20K
|
5.8
|
4.0
|
美標固定球閥
Class150Lb主要連接尺寸及重量
|
公稱通徑DN
|
2"
|
21/2"
|
3"
|
4"
|
5"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
24"
|
28"
|
|
d1
|
51
|
64
|
76
|
102
|
127
|
152
|
203
|
254
|
305
|
337
|
387
|
438
|
489
|
591
|
686
|
|
L
|
RF
|
178
|
191
|
203
|
229
|
356
|
394
|
457
|
533
|
610
|
686
|
762
|
864
|
914
|
1067
|
1245
|
|
BW
|
216
|
241
|
283
|
305
|
381
|
457
|
521
|
559
|
635
|
762
|
838
|
914
|
991
|
1143
|
1346
|
|
H
|
102
|
114
|
127
|
152
|
184
|
219
|
273
|
360
|
395
|
430
|
470
|
550
|
580
|
700
|
800
|
|
手動
|
H1
|
107
|
125
|
152
|
178
|
300
|
330
|
398
|
495
|
580
|
625
|
670
|
698
|
840
|
1050
|
1100
|
|
E
|
-
|
-
|
-
|
-
|
-
|
-
|
116
|
116
|
171
|
171
|
257
|
257
|
257
|
150
|
83
|
|
F
|
-
|
-
|
-
|
-
|
-
|
-
|
350
|
350
|
420
|
420
|
400
|
400
|
400
|
410
|
650
|
|
W
|
230
|
400
|
400
|
650
|
1050
|
150
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
|
Wt(Kg)
|
12
|
16
|
22
|
35
|
58
|
74
|
205
|
322
|
460
|
576
|
864
|
1280
|
1600
|
3540
|
4500
|
|
電動
|
H2
|
-
|
-
|
-
|
-
|
-
|
554
|
600
|
652
|
760
|
770
|
830
|
-
|
940
|
1020
|
1115
|
|
L1
|
-
|
-
|
-
|
-
|
-
|
235
|
235
|
235
|
259
|
400
|
400
|
-
|
410
|
410
|
410
|
|
氣動
|
H3
|
274
|
379
|
389
|
479
|
552
|
666
|
736
|
926
|
159
|
1127
|
1393
|
1468
|
1538
|
1370
|
1450
|
|
L2
|
270
|
405
|
405
|
576
|
576
|
776
|
776
|
776
|
1060
|
1060
|
1360
|
1360
|
1360
|
2840
|
2840
|
Class300Lb主要連接尺寸及重量
|
公稱通徑DN
|
2"
|
21/2"
|
3"
|
4"
|
5"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
24"
|
28"
|
|
d1
|
51
|
64
|
76
|
102
|
127
|
152
|
203
|
254
|
305
|
337
|
387
|
438
|
489
|
591
|
686
|
|
L
|
RF
|
216
|
241
|
283
|
305
|
381
|
403
|
502
|
568
|
648
|
762
|
838
|
914
|
991
|
1143
|
1346
|
|
BW
|
216
|
241
|
283
|
305
|
381
|
457
|
521
|
559
|
635
|
762
|
838
|
914
|
991
|
1143
|
1346
|
|
H
|
102
|
114
|
127
|
152
|
184
|
219
|
273
|
360
|
395
|
430
|
470
|
550
|
580
|
700
|
800
|
|
手動
|
H1
|
107
|
125
|
152
|
178
|
300
|
330
|
398
|
495
|
580
|
625
|
670
|
698
|
840
|
1050
|
1100
|
|
E
|
-
|
-
|
-
|
-
|
-
|
-
|
116
|
116
|
171
|
171
|
257
|
257
|
257
|
150
|
83
|
|
F
|
-
|
-
|
-
|
-
|
-
|
-
|
350
|
350
|
420
|
420
|
400
|
400
|
400
|
410
|
650
|
|
W
|
230
|
400
|
400
|
650
|
1050
|
150
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
|
Wt(Kg)
|
15
|
24
|
30
|
55
|
87
|
118
|
255
|
370
|
533
|
640
|
1030
|
1524
|
2100
|
4200
|
5300
|
|
電動
|
H2
|
-
|
-
|
-
|
-
|
-
|
235
|
235
|
400
|
400
|
410
|
410
|
-
|
420
|
690
|
690
|
|
L1
|
-
|
-
|
-
|
-
|
-
|
74
|
350
|
350
|
420
|
420
|
400
|
-
|
400
|
410
|
650
|
|
氣動
|
H3
|
340
|
379
|
452
|
479
|
646
|
666
|
814
|
1002
|
1059
|
1150
|
1205
|
1250
|
1295
|
1390
|
1470
|
|
L2
|
405
|
405
|
574
|
574
|
756
|
756
|
1060
|
1060
|
1060
|
1360
|
1360
|
2840
|
2840
|
3300
|
3300
|
|
傳動方式：自動閥（如安全閥、減壓閥、疏水閥、止回閥、自動調節閥等），動力驅動閥（電動閥、氣動閥、液動閥等），手動閥（手輪、手柄、杠桿、鏈輪）。
連接形式：內螺紋（絲扣）、外螺紋、法蘭、焊接、對夾、卡箍、卡套。
工作壓力：真空閥、低壓閥、中壓閥、高壓閥、超高壓閥。
工作溫度：超低溫閥、低溫閥、常溫閥、中溫閥、高溫閥
閥體材料： 碳鋼， 1Cr5Mo 鉻鉬鋼， Cr13 系不銹鋼， 可鍛鑄鐵， 鋁合金，0Cr18Ni9 系不銹鋼， 00Cr19Ni10 系不銹鋼， 球墨鑄鐵， 0Cr12Ni12Mo2 系不銹鋼， 00Cr17Ni14Mo2 系不銹鋼， 塑料， 銅及銅合金， 鈦及鈦合金， 鉻鉬釩鋼 ，灰鑄鐵
密封副材料：錫基軸承合金（巴氏合金）、搪、滲氮鋼、18-8系不銹鋼、氟塑料、玻璃、Cr13不銹鋼、蒙乃爾合金、尼龍塑料、滲硼鋼、襯鉛、Mo2Ti不銹鋼、塑料、銅合金、橡膠、硬質合金、閥體直接加工
使用范圍：石油、化工、化肥、農藥、合成塑料、合成纖維、合成橡膠、食品、醫藥、水電等工業部門以及國防、科研、交通、農業乃至生活設施
