產品詳情
- 產品/服務：廣州萬濠VMS-6060H大行程全自動影像測量儀維修
- 型 號：VMS-6060HCNC
- 品 牌：臺灣萬濠
- 單 價：面議
- 更新日期：2018-04-30
- 有效期至：長期有效
- 瀏覽次數：956
產品簡介
廣州萬濠VMS-6060H大行程全自動影像測量儀維修 ----該儀器適用于以二坐標測量為目的的一切應用領域,在機械、電子、儀表、塑膠等行業被廣泛使用。廣州萬濠VMS-6060H大行程全自動影像測量儀維修 就選中特儀器。對應速度快，周到細致...
產品詳細介紹
廣州萬濠VMS-6060H大行程全自動影像測量儀維修 --- -該儀器適用于以二坐標測量為目的的一切應用領域,在機械、電子、儀表、塑膠等行業被廣泛使用。
儀器10大突出特點：

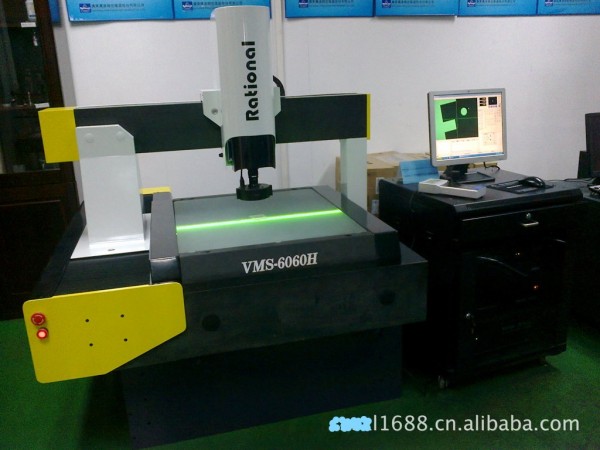

廣州萬濠VMS-6060H大行程全自動影像測量儀維修
影像測量儀小問答

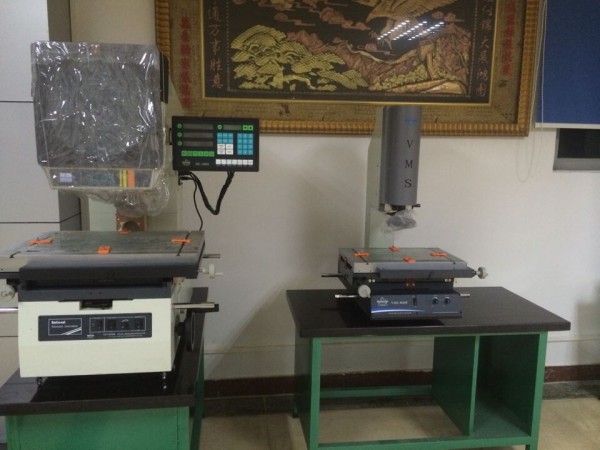

投影儀測不了沉孔與盲孔而影像可以測量。
影像測量儀原理？
答：影像測量儀使用本身的硬件（CCD，目鏡，物鏡數據線）將所能捕捉到的圖象通過數據線傳輸?shù)诫娔X的數據采集卡中，之后由軟件在電腦顯示器上成像，由操作員用鼠標在電腦上進行快速的測量。以上的工序基本在幾萬分之一秒完成，所以可以把他看作是實時檢測設備，或者狹隘一點可以稱為動態測量設備。如果配置合乎要求，設備不會產生圖象滯后現象。因工件大小而議，工作臺可以選擇不同行程。光源亮度可調，可以在各種光線條件下選擇合適的光源亮度。
自身優點：
1、裝配3個可調的光源系統，不僅觀測到工件輪廓，而且，對于不透明的工件的表面形狀也可以測量。
2、使用冷光源系統，可以避免容易變形的工件在測量時，因?yàn)闊崃慷冃味鴮?dǎo)致測量產生誤差。
3、工件可以隨意放置。
4、儀器操作容易掌握。
5、測量方便，只需要用鼠標操作。
Z軸方向加探針傳感器后可以做2.5D的測量。
改裝后的局限性：
1、只能做2D測量，改裝后Z軸的測量尺寸有局限性，zui高測到90mm
2、改裝后，對一些較軟的工件（橡膠制品）精度會受影響。
如果您覺得“廣州萬濠VMS-6060H大行程全自動影像測量儀維修”描述資料不夠齊全，請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的，我們將給您最大優惠！)
本頁鏈接：http://m.18bearing.com/com_yq2017/sell/itemid-7237471.html
已經有956位訪客查看了本頁.
廣州萬濠VMS-6060H大行程全自動影像測量儀維修
儀器10大突出特點：
1. 程控恒流驅動式八區表面冷光光源，可適應復雜的工件測量
2. 具有快速自動對焦，自動尋邊，強大的編程和自動測量功能
3. 采用亞像素細分技術，提高邊界分辨能力
4. 在線SPC數據處理分析，大批量治具測量
5. X、Y、Z三軸步進伺服控制，定位精度高速度快，X、Y速度可達200mm/s，運行平穩
6. 采用開發的嵌入式模塊控制系統，將復雜的控制系統集成于儀器內部，穩定性更高
7. 采用花崗石底座，性能穩定，不易變形
8. 可選配筒鏡自動變倍功能，無需頻繁像素校正實現多倍率下測量
9. 可通過激光指示器尋找被測工件的具體位置，快速定位，方便快捷
10. 開發QMS3D軟件，可滿足客戶不同測量需求
廣州萬濠VMS-6060H大行程全自動影像測量儀維修
技術規格參數：
|
儀器型號 |
VMS-2515H |
VMS-3020H |
VMS-4030H |
VMS-5040H |
|||||
|
|
金屬臺尺寸 |
450*280 |
500*330 |
606*466 |
706-466 |
||||
|
玻璃臺尺寸 |
306*196 |
350*250 |
450*350 |
550*450 |
|||||
|
運動行程X.Y |
220*150 |
300*200 |
400*300 |
500*400 |
|||||
|
Z軸升降行程 |
150調焦 |
150調焦 |
150調焦 |
150調焦 |
|||||
|
X、Y、Z軸數顯分辨率 |
0.5um |
0.5um |
0.5um |
0.5um |
|||||
|
X、Y坐標示值誤差 |
≤（3+L/200）L為被測長度，單位：mm） |
||||||||
|
儀器重量 |
220 |
270 |
325 |
450 |
|||||
|
外形尺寸 |
670*660*950 |
720*950*1020 |
720*950*1020 |
||||||
|
|
三軸運動速度 |
100mm/s |
|||||||
|
三軸定位精度 |
0.001mm |
||||||||
|
|
攝像機 |
TEO彩色1/2″CCD攝像機 |
|||||||
|
變焦鏡頭 |
變焦鏡頭帶同軸光變焦鏡頭（二選一） |
||||||||
|
變焦鏡頭倍率 |
0.7-4.5X |
||||||||
|
視頻總倍率 |
30-190X |
||||||||
|
物方視場 |
11.1-1.7mm |
||||||||
|
電源 |
AC220V/AC110V |
||||||||
|
消耗功率 |
100W |
||||||||
影像測量儀小問答
投影儀測不了沉孔與盲孔而影像可以測量。
答：影像測量儀使用本身的硬件（CCD，目鏡，物鏡數據線）將所能捕捉到的圖象通過數據線傳輸?shù)诫娔X的數據采集卡中，之后由軟件在電腦顯示器上成像，由操作員用鼠標在電腦上進行快速的測量。以上的工序基本在幾萬分之一秒完成，所以可以把他看作是實時檢測設備，或者狹隘一點可以稱為動態測量設備。如果配置合乎要求，設備不會產生圖象滯后現象。因工件大小而議，工作臺可以選擇不同行程。光源亮度可調，可以在各種光線條件下選擇合適的光源亮度。
自身優點：
1、裝配3個可調的光源系統，不僅觀測到工件輪廓，而且，對于不透明的工件的表面形狀也可以測量。
2、使用冷光源系統，可以避免容易變形的工件在測量時，因?yàn)闊崃慷冃味鴮?dǎo)致測量產生誤差。
3、工件可以隨意放置。
4、儀器操作容易掌握。
5、測量方便，只需要用鼠標操作。
Z軸方向加探針傳感器后可以做2.5D的測量。
改裝后的局限性：
1、只能做2D測量，改裝后Z軸的測量尺寸有局限性，zui高測到90mm
2、改裝后，對一些較軟的工件（橡膠制品）精度會受影響。
如果您覺得“廣州萬濠VMS-6060H大行程全自動影像測量儀維修”描述資料不夠齊全，請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的，我們將給您最大優惠！)
