YT-CTM耐折度測定儀（MIT式）是我公司按國家標準GB/T 457(紙和紙板的耐折度的測定)研究開發的新型儀器。

耐折度測定儀采用的32位的ARM處理器，保證控制和運算速度和精度；采用5寸彩色觸摸屏液晶顯示器，操作方便、顯示清晰；高性能步進電機及驅動器，保證了傳動機構的旋轉角度、折疊速度的度和穩定性。儀器具有標準中包含的各項參數測試、測試完成后可直接得出各項數據的統計結果。儀器結構緊湊、體積小、重量輕、功能全，適用于各種紙和紙板耐折度的測定。

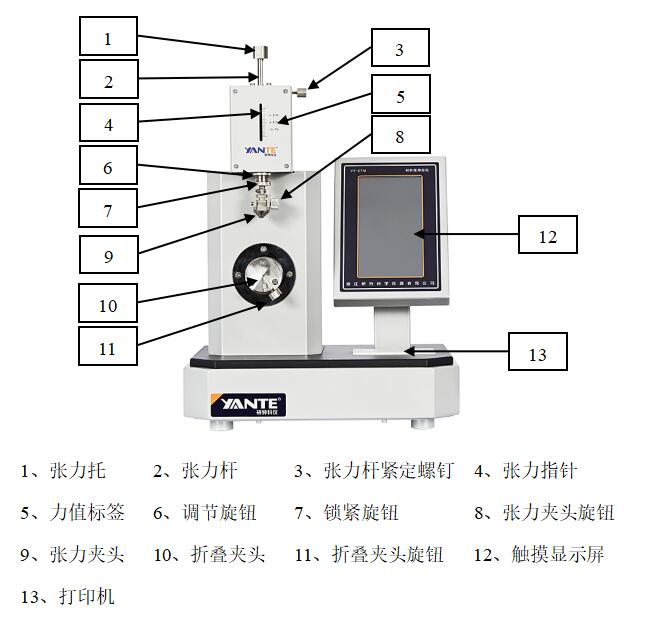

本儀器為光機電一體化結構。機械部分包括電機轉動部分和張力結構部分。機械傳動部分通過控制步進電機帶動折疊夾頭的來回135°轉動。張力機構通過下壓張力桿使張開彈簧產生變形，形成的彈簧力對被測紙樣施力。(被測紙樣所受力的大小由彈簧所產生的形變調節。)

儀器通過光電電路的檢測能對被測紙樣的雙折次數進行計算，并能使電機在試樣測試完畢后自動停止。同時通過霍爾電路的檢測實現折疊夾頭的自動歸位。

測試操作步驟

按下張力托，使張力桿上的張力指針指示到設定的彈簧張力值處，旋緊張力桿緊固旋鈕，將試樣夾于張力夾頭與折疊夾頭之間，先固定張力夾頭，再固定折疊夾頭，夾試樣時要求張緊并且不能扭曲。之后將張力桿緊固旋鈕旋松。

按開始鍵，折疊夾頭自動進行折疊，直到折斷為止。在折疊時，窗口實時顯示折疊次數和測試時間

試樣斷裂時的折疊次數和耐折度（即為以10為底雙折次數的對數值）。
