系統概述:

遠程預付費電能表收費管理系統主要完成電能表參數設置，商戶售電管理及用電管理工作費電能管理系統，是一項集底層通信技術、網絡通信技術、電能計量技術、加密技術、數據存儲技術、信息化技術與現代化設備及管理于一體的綜合信息管控系統。

該系統，操作簡便，實行物業公司遠程實時操作、遙控和監控，具有良好的人機界面，能夠有效的統計和管理數據，并對數據的安全性做了有效的保密措施。安裝方便，是用電管理部門、商業廣場和物業小區等管理部門，提高用電管理水平，解決收費難問題的理想產品。

相比傳統的插卡式預付費系統，不僅安全性更高（用戶與物理硬件隔離，數據高強度加密），有效杜絕偷電漏電的發生，所有電能表都能夠?qū)崟r納入監控范圍，用戶欠費過載等都有報警提示，能夠遠程拉閘送電等操作，而且對于用電費用差額，能耗分析等數據分析提供了強有力的數據基礎。

遠程預付費電能表收費管理系統的設計

本系統是針對商業廣場、物業小區、農貿市場等的商業用戶設計一套智能用電計量管理系統，針對商戶用電的性質，實現商戶用電的智能化管理，為保證商戶用電的獨立性和安全性，采用一戶一表的方案。

我司為商業用戶配置終端預付費電能計量表計 DTSY1352-C、DDSY1352-C 來獨立計量每個商業用戶的用電量。通訊管理機通過 RS-485 總線采集所有終端電能計量儀表的數據。本項目中選用的終端電能計量表計技術指標和功能符合國家GB/T、GB/T和電力行業標準DL/T615-2007對電能表的各項技術要求。

通訊管理機將數據通過由光纖組成的專用網絡將數據傳輸至中心管理計算機。系統管理軟件對數據進行存儲、處理，系統管理軟件由此進行遠程集中抄表、售電、拉閘等操作，形成物管方需要的圖形、文字等形式的文件，以此實現整個城市廣場商戶用電的智能化管理。

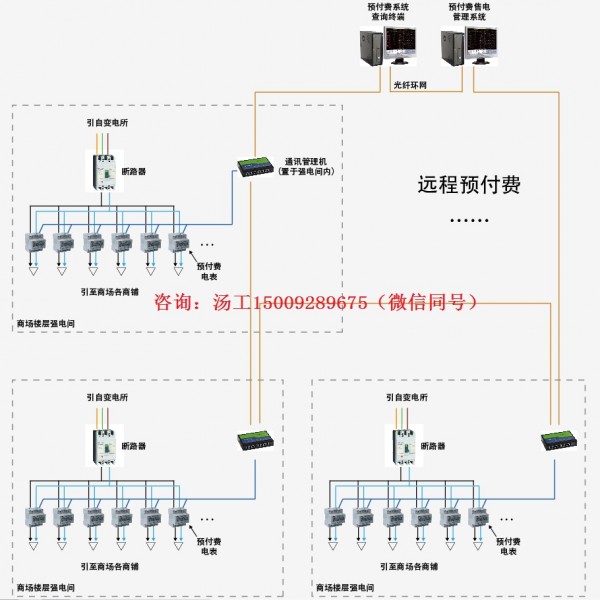

系統結構

依據整個商業廣場的配電情況分布情況，本系統組網方案采用分層分布式結構，系統包括：站控管理層、網絡通訊層、現場設備層。

站控管理層管理是人機交互的直接窗口，對采集的現場各類數據信息計算、分析與處理，并以圖形、數顯、聲音等方式反映現場的運行狀況，是系統的上層部分。主要由系統軟件和必要的硬件設備，如服務器、打印機、UPS電源等組成。

通訊層使用的設備為ANE-Lx8通訊管理機。該層是數據上行和下達的橋梁，主要負責對485總線上連接的所有儀表進行集中抄表、數據緩存和數據上傳，以及對服務器端傳輸過來的遙控指令執行指令透傳和回送上傳。

現場設備層主要是連接于網絡中用于電參量采集測量的各類型的儀表等，也是構建該配電系統必要的基本組成元素。主要型號包括三相預付費電能表DTSY1352-NK、單相預付費電能表DDSY1352-NK。

數據流程設計

本系統的關鍵數據流程走向主要分為兩種:

1)遠程集中抄表數據流程。

2)開戶、售電、遙控等操作數據流程。

系統軟件功能設計

整個系統軟件設計分為三個大塊，分別是集中抄表服務系統，遠程預付費電能管理系統，以及用戶查詢機系統。集中抄表服務程序常年運行，不間斷定時對所有表進行遠程抄表；遠程預付費系統包含所有開戶、售電、遙控及報表功能；用戶查詢機系統用于商鋪查詢個人信息、充值和用電情況。主要特點如下：

◆快速配置，即裝即用：將電表和通訊管理機配置導入系統就可以使用；

◆遠程集中抄表：免去人工抄表，電表狀態實時性高可精確到3分鐘以內；

◆支持單獨計價、多費率、階梯電價：可對每塊電表單獨設置電價、費率和階梯電價；

◆遠程售電：財務集中管理，電量實時下發，并比對充值次數防止作弊；

◆數據安全：網絡數據傳輸采用金融級的3DES加密算法，防止數據作弊竊電；

◆短信提醒：當金額不足或金額欠費，共三級預警，都可及時短信通知商戶；

◆遠程控制：可對任意一塊電表執行遠程拉閘或保電等一系列遠程控制操作，方便管理；

◆能耗分析及查詢：用戶和管理員都可查詢預付費表或管控表每天的用能狀況。

項目展示：

西部云谷能耗監控管理系統

咸陽青年財富中心監控管理系統

扶風佛文化休閑產業園能耗管理在線監測管理系統

安岳縣人民醫院急診綜合大樓能源管理與能耗分析系統

四川省省級綜合減災教育基地建筑能耗監測管理

北京昌平職業學院教學樓遠程抄表與能耗監測系統
