ZY6166電線電纜煙密度試驗機  
一、適用范圍：

  1.1 用來測定電纜和光纜在特定條件下燃燒時釋出煙的濃度。

  二、符合標準：

  2.1 符合GB/T17651.1～2-1998以及IEC61034-1：1997、IEC61034-2：1997《電纜和光纜在特定條件下燃燒的煙密度測定》。

  三、主要特點：

  3.1此試驗機根據GB/T17651.1~2-1998標準中的第1部分（試驗裝置）與第2部分（試驗步驟和要求）而設計的，電纜或光纜在特定條件下燃燒的煙密度光測系統由光源、硅光電池接受器和計算機系統組成。光源產生的光通過3m×3m×3m的煙密度實驗室，在光源對面的墻上形成一直徑1.5m±0.1m 的均勻光束，安裝在光束中心處的光電池檢測來自光源的光束強度。當燃燒室內由于燃燒電纜或光纜產生大量煙霧時，煙把光電吸收掉一部分，達到硅光電池的光束強度就減弱，通過計算機系統對數據進行處理，就能夠計算出相對于初始時為100%的具有線性響應的透光率It。

  3.2本儀器涉及機械、光學、電子三個方面的知識，是機光電一體化產品，具有結構合理、性能穩定、操作簡便等優點；WINDOWS XP操作界面、LabVIEW風格、完善的安全機制。測試期間實時顯示測量結果并動態地繪出完美曲線，數據可以保存、調閱和打印輸出,可直接打印報表。

  四、燃燒室（需方自備）：

  4.1采用SUS304厚1.5mm不銹鋼固定在方通支架上，而構成整個立方體燃燒室。

  4.2內部尺寸：L3000*W3000*H3000(mm)

  4.3結構：正面帶有玻璃觀察窗，兩側相對的墻上各設一扇透明密封窗，尺寸為：100mmx100mm,讓水平光測裝置的光束透過，密封窗的中心距離地面的高度為2150mm。底部開有若干個通氣孔，通氣孔為100x500mm(50平方厘米)

  4.4底部裝有六個輪子以及六個腳輪

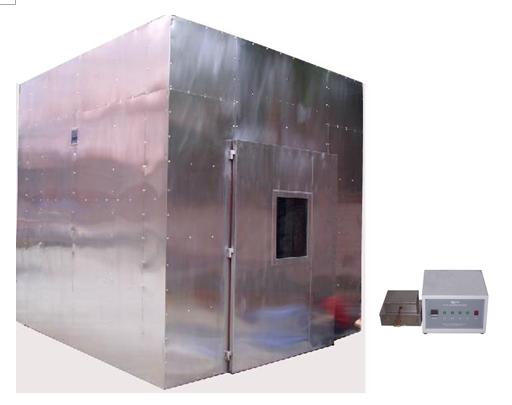

  4.5頂部裝有排氣扇。                          ZY6166電線電纜煙密度試驗機

  五、光測系統：

  5.1光源：進口石英鹵素?zé)簦瑯?biāo)稱功率：100W；標稱電壓：12V 精度：±0.01V；標稱光通量：2000～3000Lm，標稱色溫：2800K～3200K，滿足GB/T17651.1 5.2要求，提供備用光源15個。

  5.2接受器：為硅光電池，經板卡放大信號，通過I/O板卡輸入到電腦，滿足GB/T17651.1 條款要求，光譜響應與國際照明委員長（CIE）的測光儀相匹配。

  5.3安裝：安裝在長度為150的管子一端，另一端為防塵窗，管子內壁為光澤黑色，防反射。

  5.3透光率0%為無光線通過，透光率100%光無遮擋完全通過。

  5.4可測透光率范圍(0～100)% ；

  六、標準火源：

  6.1火源為1.0L酒精配置：乙醇90%、甲醇4%、水6%

  6.2酒精盤（燃燒舟）：為不銹鋼厚1.0mm，底面：210x110mm, 頂面：240x140mm,高度80mm；

  6.3安裝位置：酒精盤架起距離與地面的高度為100mm，使空氣流通。

  七、煙的混合：利用臺式風扇使煙在燃燒室里均勻分布。風扇轉軸距離地面高度250mm,具墻500mm,風量7立方米每分鐘。試驗期間空氣由風扇作水平吹動。

  八、空白試驗：目的是調節燃燒室內達到規定的溫度，燃燒酒精燈使燃燒室的溫度達到：25±5℃。

  九、測溫裝置：在門內面距地面高度1.5M,距墻0.5M的地方裝有溫度傳感器。監測實驗室的溫度。

  十、控制部分：

  10.1采用高精度板卡，全部采用器件，確保系統高品質，高速度運行，具有先進性。采用進口高精度板卡+PID全自動控制方式試驗過程，最為先進，最為安全、最為可靠、最為方便的控制方式。實現自動檢測控制、自動完成檢測工作，親切友好的顯示界面，使檢測工作更快、更準。上位機采用組態軟件設計，可自動生成溫控曲線及報表輸出.數據采集及打印測試結果。

  10.2具有結構合理、性能穩定、操作簡便等優點；采用WINDOWS XP操作界面、LabVIEW風格、完善的安全機制。測試期間實時顯示測量結果并動態地繪出完美曲線，數據可以保存、調閱和打印輸出,可直接打印報表。

  十一、環境使用條件：

  11.1地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵。

  11.2附近沒有強電磁輻射源。

  11.3設備周圍留有適當?shù)木S護空間。

  11.4溫度：5℃～30℃。

  11.5氣壓：86～106kpa。

  11.6 AC220V/50HZ。

  11.7電壓允許波動范圍： 220V±10%。

  11.8頻率允許波動范圍： 50Hz±1%。

  11.9要求用戶在安裝現場為設備配置相應容量的空氣、電力開關，并且此開關必須是獨立專門供本設備使用。

  11.10設備不工作時，環境的溫度應保持+0～45℃以內。

  11.11整個燃燒箱要保證接地。
ZY6166電線電纜煙密度試驗機

/
