它采用單片機及大規模集成電路設計，應用微處理技術，實現頻率分段技術和圖象寬頻顯示，具有測試精度高、重復性好、抗干擾性強的優點，實現測試、計算全過程的自動化。

滄州鑫華隆試驗儀器廠始建于一九九五年（前身為國營機械廠，始建于1976年），是專業化生產建筑防水材料系列、土工合成材料系列，建筑節能材料系列、高速、公路、鐵路、以及水利測試儀器等方面的生產企業，并與實力雄厚的天津科技大學通力合作，共謀發展。集科研開發、加工制造、經營經銷于一體的高新技術企業。 ，是目前國內生產公路試驗儀器、建筑試驗儀器的重點骨干企業。在國內具有較高的知名度，本廠設備一流，檢測手段完善，技術力量雄厚。產品嚴格按照，國家標準設計生產，多次在國家重點工程中標。我廠現有員工230余人，其中大專以上技術人員58人，自1995年起，我廠開始生產銷售公路建筑儀器，經過十多年的努力，我廠產品不斷更新。

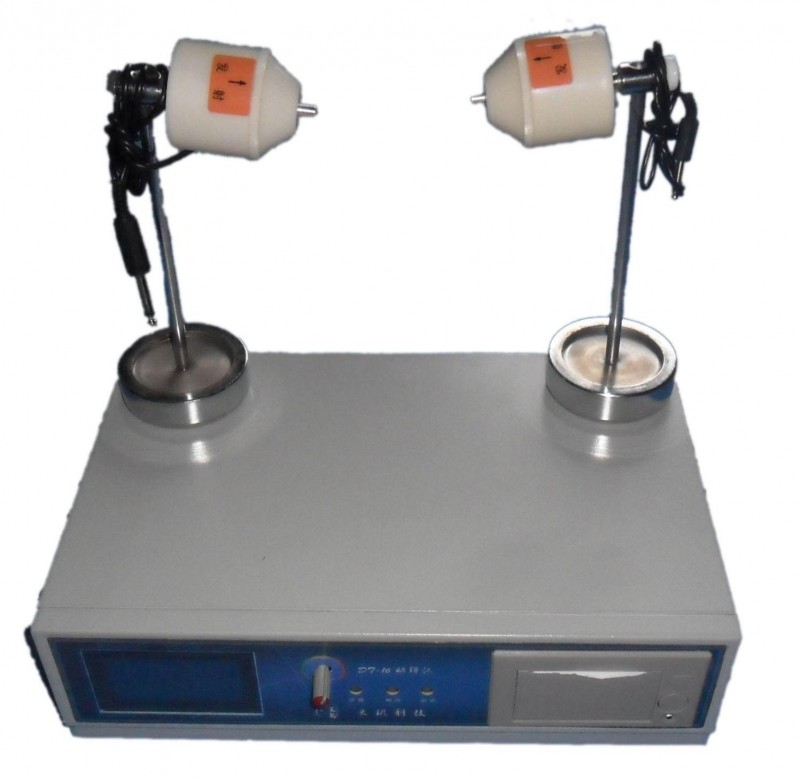

產品名稱：混凝土動彈性模量測定儀

一、混凝土動彈性模量測定儀

于一定的物體來說，都存在一固有諧振頻率，當一物體的體積、材質一定時，該物體的諧振頻率只與其密度有關，其密度的大小又反映了其強度的大小。因此，若能測量出該物體的諧振頻率，便可推出其強度或被破壞的強度。動彈儀便是用以測量某物體諧振頻率的。非破損電測儀器。它可廣泛應用于冶金、建筑、鐵道、水電等行業，對混凝土、碳素、石板，磚，玻璃、塑料、以及鋼鐵、銅、鋁等非金屬和金屬材料的動態彈性模量等參數進行測量。

H12796動彈儀是符合《DL/T5150-2002水工混凝土試驗規程》和《JTGE30-2005》所確定的參數而設計的，是用來測定混凝土、碳素動態彈性模量的專用儀器。它采用單片機及大規模集成電路設計，應用微處理技術，實現頻率分段技術和圖象寬頻顯示，具有測試精度高、重復性好、抗干擾性強的優點，實現測試、計算全過程的自動化。

       二、混凝土動彈性模量測定儀主要技術參數

    1.測量頻率范圍：100HZ－20000HZ

    2.測量誤差：   ≤2%

    3.靈敏度：      1 mV

    4.輸出功率：    0 ~ 15W

    5.輸出方式：   ①數碼管顯示 ②方形示波管顯示 ③打印機打印

    6.環境條件：   溫度0 ~ 40℃ 相對濕度<90%

    7.工作時間：    8小時連續工作

8.電源：        AC 50HZ  220±22V  <40W



三、混凝土動彈性模量測定儀操作方法



1、將儀器的輸入輸出線接好，把探頭分別安裝在支架上，調整好高度固定可靠。

 2、將被測試件按不同要求對好，打開電源開關，儀器進入手動或自動測試狀態。

3、自動測試狀態：數字顯示器顯示“00000000”，等待按鍵輸入指令。

 (1)單次鍵(默認)：   單次測試的轉換指令是：單次指示 燈亮?xí)r為單次測試，此時每次測量 都輸出結果；燈滅時為雙次測試， 此時每兩次測量輸出一次結果，結 果為兩次平均值。

(2)按自動/手動鍵：轉換指令為    自動測試：自動指示燈亮?xí)r為自動 測試。   手動測試：手動指示燈亮?xí)r為手動 測試。

 (3)按“退”鍵輸入指令—詳見5輸入狀態

(4)按測試鍵：    混凝土動彈儀自動測試指令：      數字顯示器不斷閃爍 ，進入自動掃描測試狀態，此時可以聽到發 射探頭有頻率變化的聲音，且示波管波形也 有變化，大約半分鐘測試完畢。若為雙次測 量狀態，就顯示“00000000”等 待按“測試 ”鍵進行第二次測試;若為單次測試狀態，則 顯示器顯示“XXXX-F”，表示彈性模量值， 過一段時間后則顯示“XXXX-F”，表示諧振 頻率值。在顯示彈性模量值時，若打印機為在 線狀態，則打印出測試結果，打印完畢后按 “確認”鍵可再打印一份測試數據，按其他鍵 返回顯示“00000000”狀態，等待下一次輸 入指令。

 (5)按“上限”鍵，顯示“XXXX H”，此 時可按數字鍵輸入掃描頻率的終點值，輸入 完畢后可以按“確認”鍵，存入上限值，或 者按“”退鍵推出，不存數據。

 (6)按“下限”鍵，顯示“XXXX L”，此 時可按數字鍵輸入自動掃描頻率的起點值， 輸入完畢后可按“確認”鍵存入下限值，或 者按“退”鍵退出，不存數據。

 (7)按“時間”鍵顯示“XX-XX-XX”，此時 儀器可以作為電子鐘，按其他任意鍵，顯示 ”00000000“狀態。 混凝土動彈儀手動測試狀態：   顯示器前五位顯示頻率值，后兩位顯示幅度值(相對值，用以判斷諧振點)，示波管顯示李薩育圖形。

混凝土動彈性模量測定儀 動彈儀

(1) 按F^^^或Fvvv鍵，頻率迅速增減 、

(2) 按F^^或Fvv鍵，頻率快速增減 、

 (3) 按F^或Fv鍵，頻率微量增減

(4) 按P^或Pv鍵，輸出功率相應增減  在按上述各功能鍵改變頻率或功率時，要結合看幅度值和李薩育圖形，當找到zui大幅度點時，即為諧振頻率點?！?/span> 按“確認”鍵直接輸出結果。 混凝土動彈儀輸入狀態     按一次“退”鍵，就是輸入寬度，然后按“確認”就是輸入長度，再按“確認”就是輸入重量。連續按“退”時，一次如為寬度，則第二次為輸入序號，第三次為輸入時間，第四次為輸入日期。 a)輸入寬度：顯示器顯示“XXXX-A”，此時可以按數字及小數點輸入邊長，單位為mm。按“確認”鍵接收數據并轉去輸入長度，按“退”鍵不接收數據，但轉去輸入序號。 b)輸入長度：顯示器顯示“XXXX-L”，此時可以按數字及小數點鍵，輸入試件長度，單位為mm，按“確認”鍵接收數據并轉去輸入重量，按“退”鍵不接收數據，但轉去輸入邊長。 c)輸入重量：顯示器顯示“XXXX-P”此時可以按數字及小數點鍵輸入試件重量，單位為kg。按“確認”鍵接收數據并轉到自動后手動測試狀態。 d)輸入序號：顯示器顯示“XXXX-N”，此時可以按數字鍵輸入序號，按確認鍵接收數據，轉去輸入邊長，按“退”鍵不接收數據，但轉去輸入時間。 c)輸入時間：顯示器顯示“XX-XX-XX”，并且兩高位為小時，中兩位為分，低兩位為秒。 混凝土動彈儀操作 i.高兩位閃動時，可輸入小時(24小時)，按“確認”鍵確認數據，同時中兩位閃動，轉入輸入分鐘，按“退”鍵不確認數據，但轉入日期?！?/span>ii.中兩位閃動時可以輸入分鐘，按“確認”鍵確認數據，同時低兩位閃動，轉入輸入秒，按“退”鍵不確認數據，高兩位閃動，并轉入輸入小時。 iii.低兩位閃動時可以輸入秒，按“確認”鍵確認數據，并轉去輸入序號，按“退”鍵不確認數據，中兩位閃動并轉入分鐘。 f)輸入日期：顯示器顯示“XX-XX-XX”，且高位閃動，其中高兩位為年，中兩位為月，低兩位為日?；炷羷訌梼x使用： i.高兩位閃動時可輸入年，按“確認”鍵確認數據，同時中兩位閃動，轉去輸入日，按“確認”鍵確認數據，但轉到自動或手動測試狀態。 ii.中兩位閃動時可輸入日，按“確認”鍵確認數據，低兩位閃動，同時轉去輸入日，按“確認”鍵確認數據，轉入輸入年，此時高兩位閃動。 iii.低兩位閃動時可輸入日，按“確認”鍵確認數據，轉去輸入時間，按“退”鍵不確認數據，中兩位閃動轉去輸入月。五、混凝土動彈儀注意事項 1、實驗時，儀器和試塊放在一個堅固的平臺上，試塊下墊一塊橡膠墊。 2、發射探頭放在試塊側面200mm處中間位置上，接收探頭放在發射探頭同側的一端距邊沿5mm處，同時探針應頂?shù)皆噳K高度的中間處。 3、探頭放好后先吧發射探頭抵實，然后把儀器調到手動狀態，之后適當調動顯示屏上諧振頻率，使之于此試塊自身頻率相同或相近，再適當調節接收探頭與試塊的遠近關系。這時示波管上會有圖形變化，同時顯示屏后兩位數字也會有變化，這時使接收探頭放置在圖形zui大或幅度值zui大時的位置上，則這時探頭是接觸良好的。

4、混凝土動彈性模量測定儀儀器里面的參數不要隨意改動(除重量、時間、日期外)，否則會影響實驗效果。

 5、混凝土動彈性模量測定儀儀器所處環境要干燥，以免電子元件受潮，影響壽命。
