品牌偉浩型號SBWZ（R） 類型一體化溫度變送器測量范圍0~1800（℃） 測量精度+/-0.5（℃） 輸出信號4~20mA

寧波高新區偉浩電子儀表廠，位于風景秀麗、人杰地靈、文化底蘊深厚的寧波,專業從事各種傳感器及自動控制系統的研制生產，是集研發、生產和代理國外先進產品為一體的高新技術產業實體。
公司本著“為顧客創造最大價值”的宗旨，以“服務至上，性能穩定壓倒一切”為信條，建立起壓力、溫度等類型傳感器及自動測試控制系統規模化生產線，批量生產各種規格的系列產品。
公司擁有一支具有先進知識和理念的年輕團隊。管理完善、科研先進、生產穩定、銷售負責的團隊充滿朝氣、生機勃勃，在相互學習、鼓勵創新的環境下，創造著“竭盡全力，力求最優”的企業文化。 置身當今科技高速發展的新時代，偉浩公司秉承重信譽、守合同、以誠相待、交流合作、互利互惠的發展理念，建立多層次全方位技術交流和技術支持服務體系，與國際先進技術水平同步提高，與國內傳感測控事業共同發展。

品牌	偉浩	型號	SBWZ（R）
類型	一體化溫度變送器	測量范圍	0~1800（℃）
測量精度	+/-0.5（℃）	輸出信號	4~20mA
工作電壓	24（V）

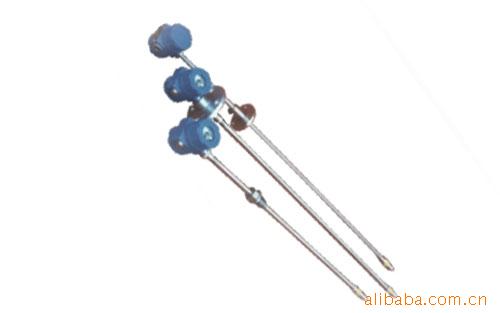

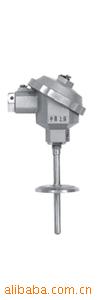

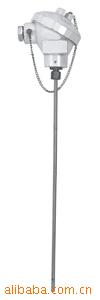

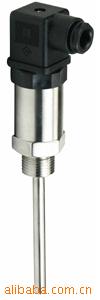

SBWR／SBWZ一體化溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送單元。它由熱電偶、熱電阻與溫度變送器電路模塊組成，采用二線制方式（即一對導線既是供電電源線，又是信號傳輸線），帶有非線性校正電路，可測量工業過程中－200～1800℃范圍內的各種介質的溫度，將溫度信號轉換成與溫度信號成線性的4～20mADC電流輸出信號，送顯示、調節記錄儀表或DCS系統進行集散控制。

SBWR／SBWZ一體化溫度變送器廣泛應用于石油、化工、冶金、電力、航空、船舶、食品等行業，可與動圈儀表、數顯儀表、記錄儀表、調節器、DCS系統配套使用，組成各種溫度測量控制系統。

主要特點：

l量程可調，且量程調整與零點調整互不影響；

l超寬工作環境溫度：－40～＋125℃；

l輸出與被測溫度成線性關系；采取的非線性函數發生器電路，只要傳感器特性函數的二階導數存在，均可校正到線性度0.1%

l熱電偶冷端補償精度高，全溫度范圍內補償精度±0.5℃；

l內帶漂移自校正系統，在整個工作溫度范圍內保證精度；

l特殊的散熱裝置，有效的控制熱傳導作用；

l獨有的抗干擾設計，保證變送器在受到各種干擾下能夠安全可靠工作，適宜于現代電磁污染嚴重的環境。

l現場數字或模擬顯示；

l采用環氧樹脂灌封，耐腐蝕，抗震性能好，可靠性高。

由于一體化溫度變送器是安裝現場式儀表，現場環境條件惡劣，特別是被測介質溫度常常達到數百甚至上千攝氏度，因熱傳導和熱輻射，現場溫度很高，所以溫度變送器常工作在比室溫高得多的惡劣環境中，并且要求性能穩定可靠。

SBWR／SBWZ一體化溫度變送器就是針對這種情況設計的。為保證穩定可靠，變送器內部有溫度漂移自校正系統，與的工藝相結合，保證電路能在－40～＋125℃的寬范圍環境中穩定可靠的工作。對于熱電偶溫度變送器，內含的冷端補償器，在全溫度范圍內補償精度為±0.5℃（S、R型熱電偶為±0.8℃）。

高溫環境型一體化溫度變送器設計有獨特的散熱裝置，能夠保證傳感器在測量上千度溫度時變送器電路模塊始終工作在要求的環境溫度中。

二、工作原理

變送器電路模塊由放大單元、線性校正單元、電壓／電流轉換、自校正電路、電壓調整單元和反向保護電路等組成，對以熱電偶為測溫元件的變送器還包括有冷端補償器，以熱電阻為測溫元件的還包括有R／V變換單元。電壓調整電路將輸入電壓經穩壓后給各部分供電，感溫元件（熱電偶、熱電阻）傳出的信號經過放大，由線性化器對信號與溫度的非線性關系進行補償，處理后的信號經V／I變換成4～20mADC電流輸出。其原理框圖如下：

三、主要技術指標

1.精度（包括線性、遲滯、重復性）：0.1%，0.2%，0.5%；（熱電偶熱電阻：I級或II級）

2. 測量范圍：－200～1800℃（根據所選的熱電偶、熱電阻而定）；

3. 輸出：4～20mADC，與被測溫度成線性關系，二線制傳輸；

4. 供電電壓：12～36VDC，額定電壓24VDC；

5. 負載能力：見下圖的RL～Vs關系；供電電壓為24V時，負載為0～600Ω；

6. 環境溫度影響：0.02%FS／℃；

7. 熱電偶冷端補償誤差：工作溫度范圍內，小于0.5℃(S分度為0.8℃)；

8．工作溫度范圍： －25～＋85℃； 11．現場顯示式表頭精度： 模擬指針表頭為±2.5%

－40～＋125℃（高溫環境型）； 數字顯示表頭為±1.0%；

9．相對濕度：5～95％，無冷凝； 12. 傳感器斷線報警：輸出信號＞24mADC，上限報警；

10. 穩定性：在12個月內輸出變化≤0.1%； 13. 功耗：＜1W

質量保證：

保修期：本產品保修一年，人為損壞不在保修范圍內。

維修地區方案：在保修期內，寧波市區客戶上門維修，外地客戶可將產品寄回我公司維修。

如果查明產品是出于人為故意損壞，本公司概不負責。
