JK0925-2MM壓電位移激光測微儀

關鍵詞：測微儀，非接觸，激光，位移，2MM

JK0925-2MM壓電位移激光測微儀是一款的微量變化測量?jī)x，可以應用于材料位移，厚度 ，翹曲度 ，線性度等各參數測量，被廣泛應用于航天工業，機械工業，制造等各種工業中，在我們的各個科研院所及高校廣泛使用，是材料研究和工業制造的重要工具。

JK0925-2MM壓電位移激光測微儀，它的量程為2mm，更換不同測頭測量范圍可達10mm，靜態分辨率可達7.6nm。

一、產品原理

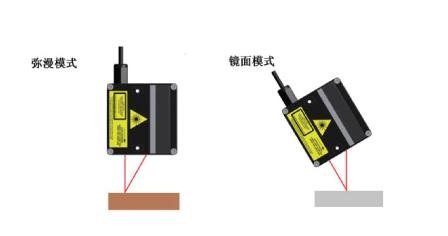

 JK0925-2MM壓電位移激光測微儀激光三角法位移測量的原理是用一束激光以某一角度聚焦在被測物體表面，然后從另一角度對物體表面上的激光光斑進行成像，物體表面激光照射點的位置高度不同，所接受散射或反射光線的角度也不同，用CCD光電探測器測出光斑像的位置，就可以計算出主光線的角度，從而計算出物體表面激光照射點的位置高度。當物體沿激光線方向發生移動時，測量結果就將發生改變，從而實現用激光測量物體的位移。是解決工業各式案例的理想選擇，廣泛運用于各科研院所及高校。

精度高，不受被測物的材料、質地、形狀、發射率的限制。從白色到黑色，從金屬到陶瓷、塑料都可以測量，并且非接觸測量對被測物表面無磨損。模塊化結構分別由USB接口模塊、供電模塊、測頭模塊三部分組成，測頭模塊可組拼級聯進行多通道測量。

應用范圍：

應用范圍：

   ●振動 ●厚度 ●翹曲度 ●線性度 ●位移 ●階差高度 ●同軸度 ●填充高度
  ●平坦度 ●熱膨脹和熱收縮 ●表面輪廓 ●動態懸掛 ●尺寸量測

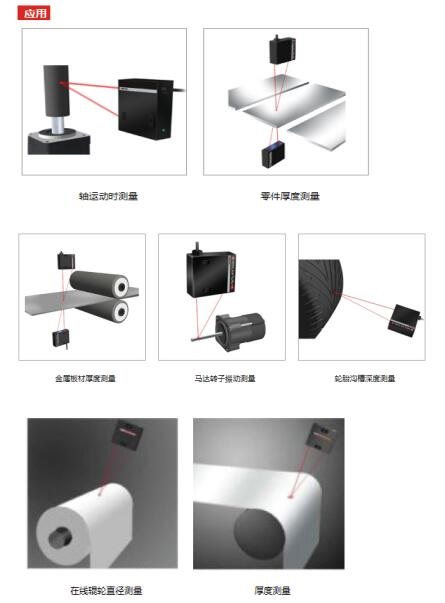

1、 位移測量：對壓電陶瓷進行位移測量

2、 階差高度測量對軸運動時測量

3、 厚度測量：對零件和金屬板材厚度測量

4、 振動測量：對馬達轉子振動測量

5、 尺寸量測量：對輪胎溝槽深度測量，對在線輥輪直徑測量

6、 線性度測量：擴音設備振幅測量
