混凝土壓力泌水儀使用方法SY-2型概述

  產品符合國家JC473-92標準，主要是測定泵送混凝土在一定壓力狀態下的泌水量，進而計算泌水率及壓力泌水率比的專用儀器。用于骨料粒徑不大于40mm的混凝土拌合物壓力泌水測定。具有測值準確、操作簡便、體積小、重量輕、脫模方便等特點。

混凝土壓力泌水儀使用方法SY-2型主要技術參數：

  1、壓力表zui大量程：6MPa

  2、zui小分度離值：不大大于0.1MPa

  3、缸體內徑：125±0.02mm

  4、缸體內高：200±0.2mm

  5、工作活塞直徑：125mm

  6、工作活塞壓強：3.2MPa

  7、篩網孔徑：0.315mm

  8、凈  重：≈20kg

混凝土壓力泌水儀使用方法SY-2型結構組成：

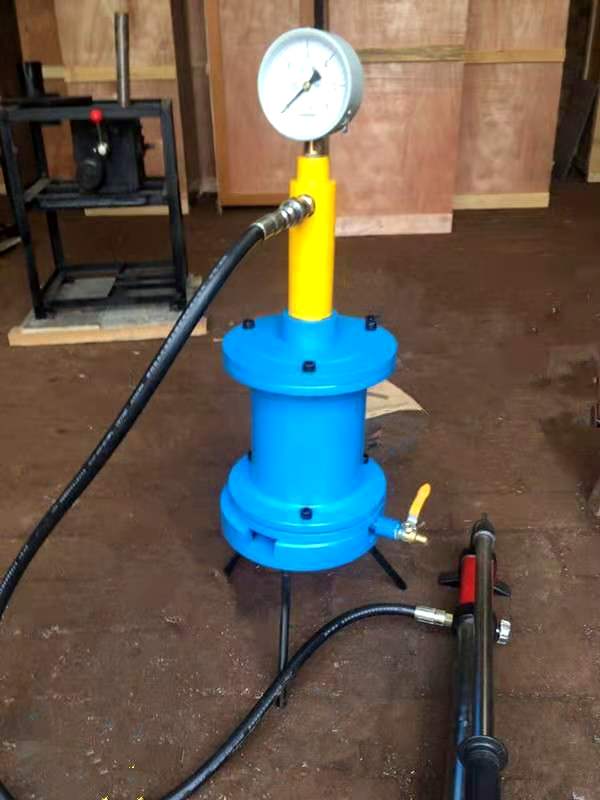

  該儀器主要由液壓千斤頂、壓力表及上蓋活塞、試料筒、底座等組成。

使用說明：

  1、打開上蓋，將需要測試的砼拌合物裝入試料筒內，用搗棒由外圍向中心插搗25次，加上活塞，并將活塞的出氣孔螺絲擰下，壓下活塞至剛接觸混凝土表面，擰緊出氣孔螺絲，蓋好上蓋扳緊螺母，接好手動泵與千斤頂?shù)目焖俳宇^。

  2、接順時針方向擰緊手動蹦回油閥，扳動手動泵手柄，將油壓加至30mpa（壓力表顯示值），此時活塞對砼拌合物的壓強為3.0mpa。

  3、當油壓達到30Mpa時，立即打開泌水閥門，并將泌水接入1000ml量筒內，同時開始計時，并在10秒和140秒分別讀取泌水量V1和V140、作為計算泌水率的基本數據。

  4、取得數據后，按逆時針方向擰松回油閥，使系統卸壓，取下上蓋和試料筒，將試料筒安放在脫模器（隨機附件）上，蓋好上蓋，擰緊兩個螺母。在按順時針方向擰緊回油閥，給千斤頂加壓至砼及活塞自動脫落，拆下上蓋和試料筒，擰松回油閥，人工壓回千斤頂活塞，一次試驗結束。

千斤頂操作方法：

  1、將油泵橡膠管上的快速接頭套向后拉，再與千斤頂?shù)慕宇^配合、然后分別旋緊油泵及千斤頂?shù)幕赜烷y桿，將手柄上下拉壓，即使用。工作后將上述螺釘同時放松使其恢復原狀。

  2、油泵如需加油，應卸下尾部的橡膠蓋和M8內的六角螺釘，露出油管即可加油，油液必須清潔。

  3、利用接長管作多項舉時，根據需要選用適當?shù)拈L度和頂頭。

維護與保養

  1、每次試驗結束后，要將儀器用水沖洗并擦干，如長期不用，用將無油漆的零件表面涂油防銹。

  2、在安裝時，試料筒不得倒置，其下端外側涂少許潤滑脂，以使其能順利插入底座，并與"0"形圈密封。

  3、如油泵卻油致使壓力上不去，可將油泵后蓋打開，按下內六角螺栓，加入20號機油，重新裝好即可。
