上海泰規TG-52D針焰試驗儀適用于照明、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、信息技術設備、電氣事務設備、電氣連接件、輔件等電工電子設備及其部件、組件的研究、生產和質檢部門，也適用于絕緣材料、工程塑料或其它固體可燃材料行業。

上海泰規檢測設備有限公司簡稱泰規儀器，是一家專業生產科研試驗儀器的生產型企業,工廠現位于上海市奉賢區四團工業園區，擁有經驗豐富的專業技術隊伍，通過與上海、北京、天津深圳等多所科研單位和高等院校合作，發展成為以燃燒阻燃類、環境試驗類、以及力學試驗類型儀器為主要生產，產品的復合型公司。 泰規儀器致力于為各大高校、企業、單位提供專業、儀器產品，并提供儀器設備的安裝調試、功能升級、維護修理的一站式服務,客戶群體涵蓋制造、科研、教育、建材、能源、通信等眾多領域。

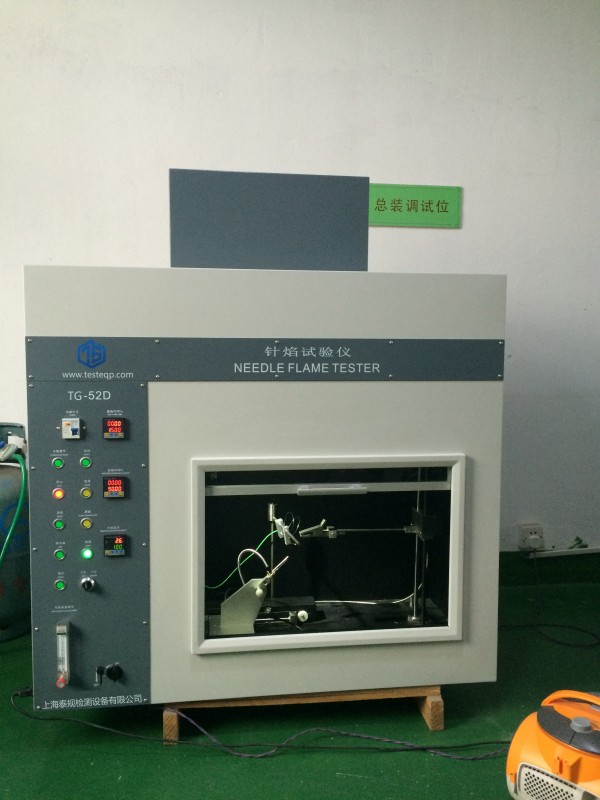

上海泰規TG-52D針焰試驗儀

適用于照明、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、信息技術設備、電氣事務設備、電氣連接件、輔件等電工電子設備及其部件、組件的研究、生產和質檢部門，也適用于絕緣材料、工程塑料或其它固體可燃材料行業。

TG-52D針焰試驗儀是依據 IEC 6 0695-11-5：2004 、IEC60695 -11-5、GB/T5169.5-2008、GB4706.1-2005 、GB/T 4207-2012，IEC6112，ASTMD3638，DIN53480和UL746A針焰試驗是用規定尺寸 ( 0.9mm ) 的針狀燃燒器，通以特定燃?xì)?nbsp;( 丁烷或丙烷 ) ，以 45° 角定時定向施燃試品，視試品及引燃鋪墊層是否引燃及持燃時間和燃燒長度來評定設備內部因故障條件造成的小火焰的著火危險性。



上海泰規TG-52D針焰試驗儀參數介紹：

針狀燃燒器	不銹鋼，內孔Φ0.5mm±0.1mm，外徑 ≤Φ0.9mm，長≥35mm
燃燒器角度	可垂直(調節和測量火焰高度時)和傾斜45°(試驗時)
引燃鋪墊層	厚10mm白松木板，覆12g /m2～30g /m2標準絹紙，離火焰施加處下200mm±5mm
施燃?xì)怏w	95%丁烷氣(基準氣)，也可使用丙烷氣
燃?xì)庋鏈靥荻?	100℃±2℃～700℃ ±3℃(室溫～  999℃)，23.5s±1.0s(1s～999.9s)
火焰高度	12mm± 1mm (可調節)
施燃時間	5s,10s,20s,30s,60s,120s -1 +0 s(1s～999.9s數顯可預置 )
持燃時間	1s～999.9s(數顯可手動暫停保持?jǐn)?shù)顯)
試驗空間	≥ 0.3m 3，背景黑色或者1m 3
溫度傳感器	K型Φ0.5mm絕緣式鎧裝電偶，鎧裝套耐熱1100℃
外形尺寸	寬 1120mm× 深520mm× 高1250mm，排氣孔Φ100mm ；
試驗電源	220V 0.5kVA



上海泰規TG-52D針焰試驗儀產品特點：

1、 完全獨立的電、氣路設計，使用更安全

2、 軍工級隔爆玻璃

3、 獨有延時排風系統，機器停止運行后仍可持續排風，可預設1～3min

4、箱體采用1.5的不銹鋼內外雙層烤漆，箱體經過防腐蝕處理解決箱體腐爛問題。



上海泰規TG-52D針焰試驗儀試驗前準備：

1、 試驗樣品，白松木板和絹紙?jiān)跍囟?5℃-35℃、相對濕度45%～75%的大氣環境下放置24h。

2 、檢查設備和儀器是否符合本項目試驗要求。

3、 試驗前，準備樣品資料(材料成分、樣品結構圖等)、樣品的著火危險分析和檢測記錄。

4 、將樣機狀況、樣機標識內容及有關技術參數填寫在檢測記錄上。



上海泰規TG-52D針焰試驗儀試驗方法

1、 調節火焰高度到12±1mm，火焰溫度從100℃±2℃升到700℃±3℃的時間為23.5s±1.0s。

2、 將試驗樣品垂直安裝在夾具上固定好，將燃燒器與水平面成45°夾角，調節燃燒器

和夾具使燃燒器與樣品底面距離8mm或側面距離5mm。

3、 在厚約10mm平滑的白松木板上緊裹一層娟紙，并置于施加針焰的試驗樣品位置下面的200±5mm處。

4、 打開儀器電源，將試驗時間和觀察時間設定為30s。

5 、火焰溫度達到后，啟動試驗開關，對試驗樣品、試驗樣品周圍的零件和鋪底層進行

觀察，并記錄試驗火焰移開瞬間一直到火焰熄滅，或者一直到試驗樣品或它附近的零件或試驗用的鋪底層，再也看不到灼熱現象的燃燒持續時間。



上海泰規TG-52D針焰試驗儀試驗結果評定：

根據產品標準要求評定，如果產品標準沒有要求，滿足以下要求之一為合格：

1)試驗樣品不產生火焰和灼熱現象，包裝娟紙不起燃或白松木板不炭化。

2)在移去針焰后，試驗樣品、周圍零件和鋪底層的火焰或灼熱持續時間小于30s，試驗樣品周圍的零件、鋪底層不再繼續燃燒，包裝娟紙既不起燃，白松木板也不炭化。
