DDS型單相液晶電子表采用先進的電能計量專用芯片，高性能單片機及SMT生產工藝制造的具有先進水平的電能儀表，其具有高可靠性、高精度、高過載、低功耗、防竊電等特點，適用于小區、商場、寫字樓、出租房等場所。

泰安森誠電子有限公司坐落于風景秀麗的泰山腳下，是一家專業從事智能電表、水表、熱量表研發、生產、銷售和服務為一體的高新技術企業。     公司以強大的技術實力為依托，保證了產品的不斷新，提供了新產品的發展平臺，不斷開拓，積極創新，與時俱進?，F(xiàn)公司主營產品如下： 一、電能表系列： IC卡單（三）相電表，多用戶電能表，集中式預付費電表，學生公寓安全遠控電表，峰谷平型多用戶預付費電表，互感器型多用戶預付費電表，485遠傳電表、充電樁。 二、智能水表系列： IC卡預付費水表，M-bus光電直讀水表，485遠傳水表，藍牙水表，NB-IOT物聯網水表。 三、熱計量表系列： 超聲波熱量表，預付費熱計量表。 四、微信支付平臺：微信支付水電表。     我司技術人員在智能電表行業深耕多年，一直從事電能計量與數據傳輸技術的開發研究，經驗豐富。我司擁有的生產設備，完善的檢測手段，嚴格的老化過程，系統規范的生產管理，完善及時的售后服務，高素質的銷售人員，這些都是我公司在市場競爭中生存與發展的堅實保障。     公司秉承“顧客至上，銳意進取”的經營理念，竭誠為廣大客戶提供貼心的服務，同時熱烈歡迎新老客戶前來惠顧！

1、DDS型單相液晶電子表技術指標

項目	技術指標
工作電壓	AC150-250V
標定電流	5(20)A,5(40)A,10(40)A,15(60)A,20(80)A
準確等級度	1.0級，2.0級
脈沖常數	3200imp/kW·h
工作溫度	-25℃～+55℃
電表尺寸	108mm×136mm×59mm

2、DDS型單相液晶電子表適用范圍

單相電子式電度表適應于計量額定頻率為50hz60hz的單相交流有功電能。供固定安裝在室內使用，適用于環境溫度不超過-20~+55，相對溫度不超過85%，且空氣中不含有腐蝕性氣體及免塵砂、霉菌、鹽霧、凝露、昆蟲等影響。

3、DDS型單相液晶電子表功能及特點

      ※ 采用液晶屏顯示用戶總用電量，顯示清晰直觀。

      ※ 電流采樣采用高精度錳銅片，精度高，過載能力強。

      ※ 具有雙向計量功能，能夠準確測量正、負兩個方向的用電，并且以同一方向累計電能,有防竊電功能。

      ※ 整表功耗低，可靠性高，使用壽命更長。

      ※ 采用高準確度電能計量IC和進口MCU，具有很強的抗干擾性，能在惡劣的環境下仍能保持較高的準確度和長期的穩定性。

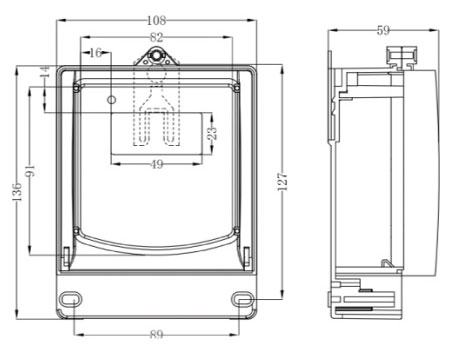

4、DDS型單相液晶電子表安裝尺寸圖

5、DDS型單相液晶電子表性能與原理

電能表的線路設計與元器件的選擇以較大的環境允差為依據，因此可保證整機長期工作穩定。  

當電源斷電后鋰電池作為后備電源?？梢员ＷC電能表斷電計時精確，來電后自動投入運行。在電能表前端設有光電耦合脈沖輸出接口以及rs485串行數據通訊接口，以便于進行精度測試和數據通訊。

可通過掌上電腦或pc機對電能表預置數據、時段編程、校正時鐘、抄表等操作。

原理：電能表由分壓器取得電壓采樣信號，電流互感器取得電流采樣信號，經乘法器得到電壓電流乘積信號，再經頻率變換產生一個頻率與電壓電流乘積成正比的電能計量脈沖，生成的電量脈沖信號經光電耦合器送到cpu處理，運算后存儲于非易失的eeprom中，并提供顯示。
