一、產品概述

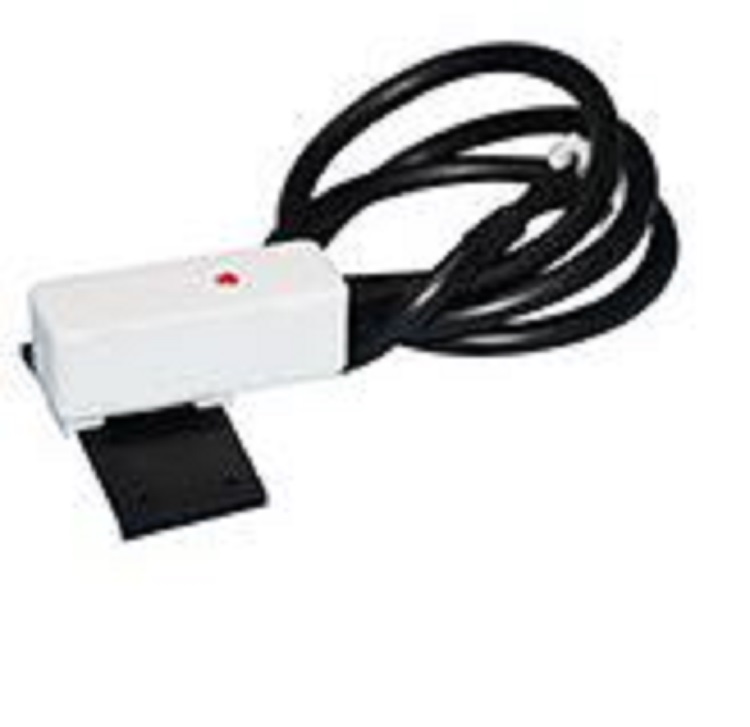

智能型非接觸式液位感應器（以下簡稱液位感應器）采用了信號處理技術及高速信號處理芯片，突破了容器壁厚的影響，實現了對密閉容器內液位高度的非接觸檢測。液位傳感器（探頭）安裝于被測容器外壁的上下方（液位的高位與低位），非金屬容器無需對其開孔、安裝簡易、不影響。可實現對高壓密閉容器內的各種有毒物質﹑強酸﹑強堿及各種液體的液位進行檢測。液位感應器對液體介質和容器的材質無特殊要求，可使用。

針對非金屬管道液位檢測而開發，本系列液位感應器分四種信號輸出接口，分別為高低電平輸出接口、NPN輸出接口、PNP輸出接口、MC驅動繼電器輸出接口；此型號為高低電平輸出接口

二、產品特性

n XK10-V系列傳感器，適用于非金屬管道外壁而無需與液體直接接觸，不會受到強酸強堿等腐蝕性液體的腐蝕，不受水垢或其他雜物影響。

n 智能化液位基準調整及液位記憶功能，液位狀態顯示方式，可實現多點串聯接線；可支持高低電平輸出、NPN、PNP信號輸出（選型時與廠家說明即可）。

n 檢測準確穩定，可檢測沸水液面。

n 純電子電路結構，非機械工作方式，性能穩定壽命耐久。

n 高穩定性，高靈敏度，剛干擾能力強，不受外界電磁干擾，針對工頻干擾及共模干擾有做特殊處理，以兼容市面上所有的5~24V電源適配器。

n 強大兼容性，穿透各種非金屬材質的容器管道，如塑料、玻璃、陶瓷等容器，感應管壁厚度可達20mm；適用于各種曲面、弧形、圓柱形的容器或管道的液位檢測。

n 電壓范圍寬（5~24V），適合連接各種電路及產品應用。



三、工作原理

智能型非接觸式液位感應器是利用水的感應電容來檢測是否有液體存在，在沒有液體接近感應器時，感應器上由于分布電容的存在，因此感應器對地存在一定的靜態電容，當液面慢慢升高接近感應器時，液體的寄生電容將耦合到這個靜態電容上，使感應器的終電容值變大，該變化的電容信號再輸入到控制IC進行信號轉換，將變化的電容量轉換成某種電信號的變化量，再由一定的算法來檢測和判斷這個變化量的程度，當這個變化量過一定的閾值時認為液位到達感應點。

四、產品參數

輸入電壓（Vin）：DC 5~24 V

耗電流：5mA

輸出電壓（高電平）：Vin

輸出電壓（低電平）：0V

輸出電流：1~100mA

響應時間：500mS

工作環境溫度：0~85℃

管道外徑D(mm)：

D≥100

100>D≥80

80>D≥60

60>D≥40

40>D≥30

30>D≥20

20>D≥10

感應大管壁厚度L(mm)：

20 ± 2

15 ± 2

12 ± 1.5

7 ± 1.0

5 ± 1.0

3 ± 1.0

1.5 ± 0.5

適用管道的直徑范圍 ≥10mm

液位誤差：±1.5mm

濕度：5%~

材質：ABS

防水性能：IP65

五、 應用條件

被測液體介質粘度

  動力粘度<10mPaS時正常測量。10mPaS<動力粘度<30mPaS時可能會影響檢測。動力粘度>30mPaS時因大量液體附著在容器壁，不能測量。

  注：隨溫度升高粘度降低，大部分高粘度的液體受溫度影響為明顯，所以在測量有粘度液體時注意液體溫度影響。
