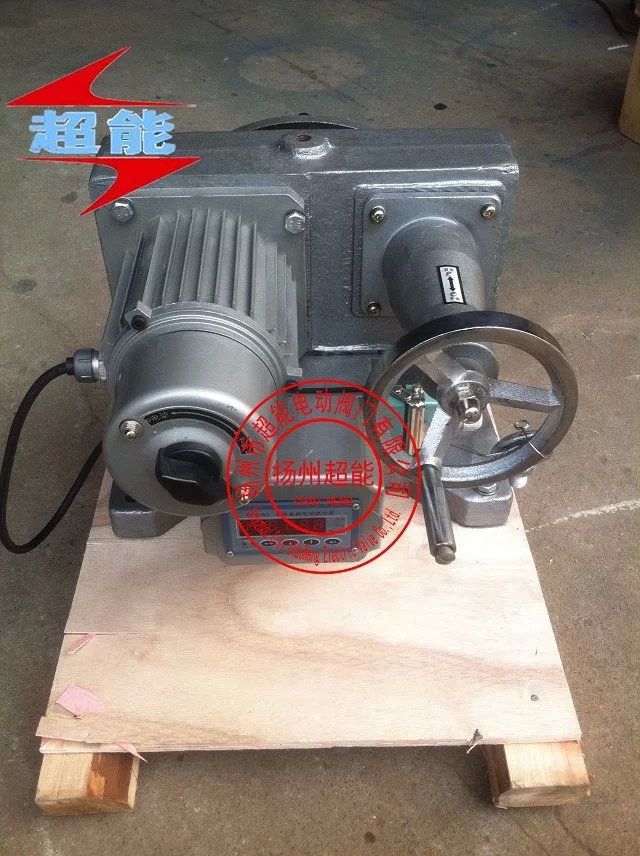

LSDJ-210H LSDJ-310H LSDJ-410H 的定位功能采用獨特的自適應算法確定提前發出電機停止信號的時間，大大地提高了定位精度。對于執行器剎車機構的磨損、負載力...

LSDJ-210H LSDJ-310H LSDJ-410H 采用獨特的自適應算法確定提前發出電機停止信號的時間，大大地提高了定位精度。對于執行器剎車機構的磨損、負載力矩的變化等，自適應定位軟件均可保證定位，大大降低了基本誤差。 電氣限位功能 電氣設置閥門中途限位位置。也可替代機械限位（或同時作用），作為執行器的開／關限位保護。 自動適應正／反向操作模式功能 可根據用戶定義，自動確定開／關閥門的運行方向。 就地手動操作功能 可通過操作面板上的按鍵就地直接控制電機的開／關。 三、型號及規格

型號 規格	出軸推力N/m	每轉時間/S	有效位移
LSDJ-210	100	100±20%	0-90°
LSDJ-310	250
LSDJ-410	600
LSDJ-510	1600
LSDJ-610	4000
LSDJ-710	6000

  四、LSDJ-210H LSDJ-310H LSDJ-410H主要技術指標
1、調節（給定）輸入信號：   4～20mA；輸入電阻120Ω。
2、位反信號輸出：4～20mA；輸出負載電阻≤750Ω。
3、靈敏度：0.025%（1／4096）。
4、死區值：1.5%。
5、定位誤差：≤±1%。
6、阻尼特性：無振蕩。
7、遲滯：不大于0.2S。
8、工作電源:單相電機：AC220V±10％。三相電機：AC380V±10%?！?br /> 9、電機驅動電流：   10A、20A、40A可選。
10、電氣限位范圍：   關限位：0～100％；開限位0～
12、可輸入的開關量信號：機械開限位、機械關限位、超溫。
13、顯示精度：       0.2級。
14、工作環境溫度：   －25～80℃。 15、環境濕度：       ≤95％RH。
五、接線 見附錄
六、使用 LSD型控制器分為“運行”與“設置”兩種工作模式。通過操作按鍵板上的開關進行切換。在投入使用前，用戶必須根據自己的使用情況對控制器進行設置（以后如果改變接線，改變使用工況，須重新設置）。
設置完成后即可投入運行。
1、設置 設置通過操作按鍵板進行。設置操作板如下圖所示：   設置前應在給定電流輸入端接入一4～20mA可調電流源；在位反電流輸出端接一20mA電流表。設置過程如下：
1）進入設置 進入設置前必須保證所有接線正確，位置傳感器（電位器）安裝位置正確，否則設置不能正常進行。 將“設置／運行”開關打在設置位置，接通電源。此時指示燈為綠色。 2）全開、全關標定 按動操作板上的“開”或“關”鍵，將執行器調到閥門全開位置，按下按鍵板上的“全開”按鍵，保持約5秒鐘，當指示燈變?yōu)榧t色，可松開按鍵，指示燈變回綠色，全開位置標定完成。再將執行器調到閥門全關位置，按下按鍵板上的“全關”按鍵，保持約5秒鐘，當指示燈變?yōu)榧t色，可松開按鍵，指示燈變回綠色，全關位置標定完成。 全開、全關的標定次序無要求。完成標定后觀察位反電流表，按鍵操作執行器的開、關，位反電流應跟隨閥門的開度正確變化。
3）開限位、關限位設置 按手動鍵操作執行器到閥門開限位位置，按下“開限”鍵保持到指示燈變?yōu)榧t色，松開按鍵，指示燈變回綠色，開限位設置完成。再將執行器調至關限位位置，按下“關限”鍵保持到指示燈變?yōu)榧t色，松開按鍵，指示燈變回綠色，關限位設置完成。 開限位、關限位設置次序無要求。
4）給定信號失效后的閥門位置設置 如果給定信號失效（引線開路、短路或電流超出正常范圍），用戶可選擇失效時要求閥門停止的位置――全開／全關／維持原位。選擇通過DIP開關S1進行。開關位置與閥門位置對應關系如下圖所示。
   5）退出設置 以上設置步驟完成后，用“開”、“關”鍵將閥門開到中間位置，然后將“設置／運行”開關打到運行位置，即退出設置，并進入了運行狀態。
2、運行 進入運行狀態，執行器的動作將受給定電流的控制。給定電流在4～20mA范圍變化，對應閥門開度在0（全關／關限位）～100％（全開／開限位）間變化。

LSDJ-210H LSDJ-310H LSDJ-410H
七、誤差校正
1、輸出電流誤差校正 LSD出廠前已經過校正，一般無需用戶校正。如果出現閥門全關時位反輸出不是4.00mA±0.5%FS,或閥門全開時位反輸出不是20.00mA±0.5%FS，應對輸出電流予以校正。校正辦法如下： 在位反輸出端接入電流表。將“設置／運行”開關打在設置位置后上電。按下“全開”鍵不放2秒鐘內按下“開限”鍵，指示燈變?yōu)榧t色，同時放開兩個按鍵，即進入了4mA校正。觀察電流表。按“全開”鍵可增大輸出電流，按“開限”鍵可減小輸出電流。通過“全開”、“開限”鍵，將輸出電流調成4.00mA。按下“全關”鍵，指示燈變?yōu)榫G色，延時兩秒鐘后又變?yōu)榧t色，表示退出4mA校正，進入20mA校正。觀察電流表，與4mA校正操作相同，將輸出電流調為20.00mA。按一下“全關”鍵，指示燈變?yōu)榫G色，表示校正完成。 將“設置／運行”開關打到運行位置，即進入了運行狀態。
2、給定輸入電流標定 如果在運行狀態下，閥門位置與給定電流不對應，則需要重新標定輸入給定電流。標定方法如下： 在給定電流輸入端接入一直流電流信號源，并將其調整為20.00mA。將“設置／運行”開關打到設置位置后上電。按下“全關”標定鍵2秒鐘內按下“關限”鍵，即進入輸入信號標定。此時指示燈變?yōu)榧t色。按下“關限”鍵保持約5秒鐘，等指示燈變?yōu)榫G色，松開按鍵，標定完成。 誤差校正完后應將“設置／運行”開關打回運行位置，即退出了校正進入運行狀態。 注：當完成設置或誤差校正將“設置／運行”開關從設置狀態打到運行狀態時，LSD將自動根據用戶設定的行程方向調整電機轉動方向。　驅動電機轉動約2秒鐘后停下，再進入運行狀態。如果此時未接電機，或位置檢測的電位器接線或安裝不正確，將導致無法調整電機方向。此時指示燈紅／綠色交替變化。出現這種現象，應切斷電源排除故障。如果電機未動，應檢查電機接線。如果電機轉動了，應檢查電位器接線和安裝位置是否正確?？蓪?ldquo;設置／運行”開關打到設置位置，按動手動“開”／“關”鍵讓電機轉動，用萬用表監視電位器輸出電壓是否跟隨電機轉動正確變化。排除故障后將“設置／運行”開關打到設置位置，上電后再打到運行位置。如果不出現指示燈紅／綠色交替變化，表示進入了正常運行狀態。       八、執行器機構外型和安裝尺寸 LSDJ型 執行器機構外型及安裝尺寸

型號 Type	A	B	C	D	E	F	G	H1	H2	H3	H4	L	D1	D2	D3	鍵 Key	重量 W （Kg）
LSDJ-210	220 ± 0.2	245	130 ± 0.2	158	86	35	100 ± 0.2	270	233	128	20	360	Ø12	Ø25	Ø14 δ15	8×7	31
LSDJ-310	260 ± 0.2	300	100 ± 0.2	130	115	50	120 ± 0.2	307	260	135	20	445	Ø13	Ø35	Ø16 δ21	10×8	48
LSDJ-410A	260 ± 0.2	300	100 ± 0.2	130	115	50	120 ± 0.2	307	260	135	20	445	Ø13	Ø35	Ø16 δ21	10×8	48
LSDJ-410	320 ± 0.2	365	130 ± 0.2	162	142	60	150 ± 0.2	380	322	170	30	565	Ø14	Ø40	Ø18 δ23	12×8	86
LSDJ-510A	320 ± 0.2	365	130 ± 0.2	162	142	60	150 ± 0.2	380	322	170	30	565	Ø14	Ø40	Ø18 δ23	12×8	86
LSDJ-510	390 ± 0.2	424	180 ± 0.2	212	121	80	170 ± 0.2	440	379	196	35	640	Ø14	Ø58	Ø20 δ25	18×11	145
LSDJ-610A	390 ± 0.2	424	180 ± 0.2	212	121	80	170 ± 0.2	440	379	196	35	640	Ø14	Ø58	Ø20 δ25	18×1l	145
LSDJ-610	430 ± 0.15	476	200 ± 0.5	240	140	100	170 ± 0.2	495	435	225	35	690	Ø14	Ø60	Ø30 δ25	18×1l	175
LSDJ-710	510 ± 0.15	560	270 ± 0.5	320	165	110	215 ± 0.2	630	544	304	50	810	Ø22	Ø36	Ø30 δ34	24×14	400



如果您覺得“LSDJ-210H LSDJ-310H LSDJ-410H”描述資料不夠齊全，請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的，我們將給您最大優惠！)
