IQ25羅托克電動執行機構...

一、IQ25羅托克電動執行機構工作原理

    多轉式智能型電動執行機構的智能控制器,接受標準模擬電流控制信號或開關量控制信號,同時與閥位傳感器的位置信號相比較,將執行機構的輸出軸定位于和輸入信號相對的位置上,完成定位控制,又可以根據聯鎖控制、兩線控制或事件信號定位于控制系統預先設置的位置,除非在運行過程中發生執行機構的輸出軸轉矩值大于額定轉矩值或設定轉矩值,否則執行機構的智能控制器將滿足控制系統的要求,發生正確的指令,觸發三相固態繼電器,使電動機接通三相電源,驅動執行機構正常運行。

二、IQ25羅托克電動執行機構操作方法

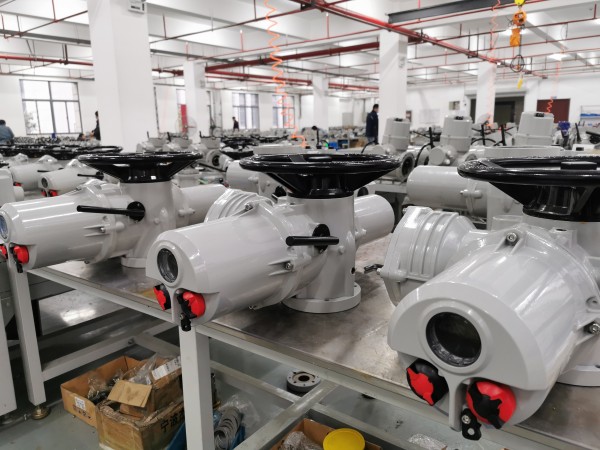

    在執行機構控制箱的顯示窗口下面有兩個旋鈕,紅色的為選擇旋鈕,它有三個操作位置,遠程停止就地、黑色的為操作按鈕,它有兩個方向操作,順時針轉關閉閥門,逆時針旋轉開啟閥門,將選擇旋鈕開關旋至就地位置,順時針旋轉黑色操作旋鈕,則執行機構向關閉閥門方向運行。如果執行機構內部設置或功能端子接線設為自保持,就是松開操作旋鈕,執行機構也將一直向關閉方向運行,直到設置的0%行程為止,除非將選擇旋鈕切換至停止位置,執行機構才停止工作。如果執行機構設置為電動,則旋一下操作旋鈕,執行機構就在該方向上動一下,按住不動,則執行機構運行至全行程才停止。逆時針旋轉黑色操作旋鈕,執行機構向開閥方向運行。工作狀態和順時針關閥相同。

三、IQ25羅托克電動執行機構工作制說明

    1、閥門電動裝置執行機構(可逆,斷續運行,25%的接通持續率,每小時接通次數不小于630次)
    2、調節型電動執行機構(可逆,斷續運行,25%的接通持續率,每小時接通次數大于630次,小于1200次)

如果您覺得“IQ25 羅托克電動執行機構”描述資料不夠齊全，請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的，我們將給您最大優惠！)
