產品介紹：
ZK-3C三相可控硅調壓觸發器適用于發電廠脫硫除灰系統DYK電加熱系統.
ZK-3C三相可控硅調壓觸發器采用集成電路器件工藝制造，其技術性能穩定抗干擾能力強，質量可靠。儀表面板設有“輸出設定”功率調正紐（撥盤）、“自動/手動”切換按鍵以及“調壓/調功”兩種觸發可控硅工作方式按鍵，內置6位數碼功能開關，以滿足用戶對控制系統的需求，且體積小、重量輕，是各種類型三相電加熱自動控溫系的理想執行器。
產品特點：
1、輸入信號：DC0-10mA,輸入阻抗800歐姆。（根據用戶需要還可提供DC-20mA，DC1-5V等。）
2、輸出信號：三相脈沖輸出，每相輸出正脈沖。
脈沖幅值≥4V(20負載);
脈沖寬度≥0.2ms:
移相范圍≥170;
功率調節范圍:0-線性調節.
3、配用可控硅:KP管(單向)1000A以下.
KS管(雙向)500A以下.
4、電源:-380V±10%,50HZ.
5、工作環境:溫度＜50℃,相對濕度＜85%.
6、重量:≤3kg.
7、消耗功率:約6W.
技術參數：
面板布置說明：
1、“%”------符號窗口顯示輸出量分比；
2、“輸出調節”------設定輸出功率；
3、“調壓/調功按鍵”------選擇觸發可控硅工作方式；
4、“手動/自動”------選擇手動調正或自動調正；
5、“開/關”------啟、停觸發可控硅。
安裝與接線：
1、外形尺寸（長*寬*深）：160*80*130
安裝面板開孔尺寸：152*76
2、接線端如圖所示：

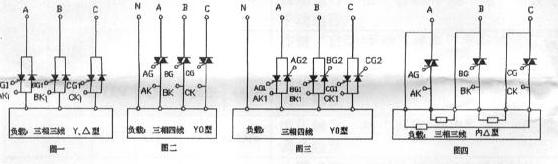

3、與四種典型控制電路連接，使用接線圖（僅供參考）
說明：1.ZK-3C接線無相序要求；
2.訂貨時，請說明控制電路形式。
儀表的使用方式
1、ZK-3C接線相序要求，共有三組線，使用中請區別清楚，嚴格按圖接線，
要求將所有的線緊靠可控硅引出到儀表。
2、查各接線端子接線無誤，可接通電源，此時“%”窗口亮，調壓指示燈亮（或調功指示燈亮）
3、將“輸出調節”撥盤左旋到始點。
4、按“手動/自動”選擇輸出方式按鍵，按一次手動輸出指示燈亮，按第二次自動輸出指示燈亮。
5、輕按“調壓/調功”選擇觸發可控硅工作方式按鍵，可改變可控硅工作方式（出廠時ZK-3C設定在調壓觸發狀態或根椐用戶要求設定工作狀態）。
6、調正“輸出調節”撥盤，同時觀察“%”顯示窗口，調整至你需要的輸出功率，儀表同時進入觸發可控硅工作狀態。
7、儀表設定在“調壓”觸發可控硅工作方式時，輸出為調壓方式（移相型）。
8、輕按“關”鍵，儀表停止工作。
9、儀表具有斷電自動關機功能。

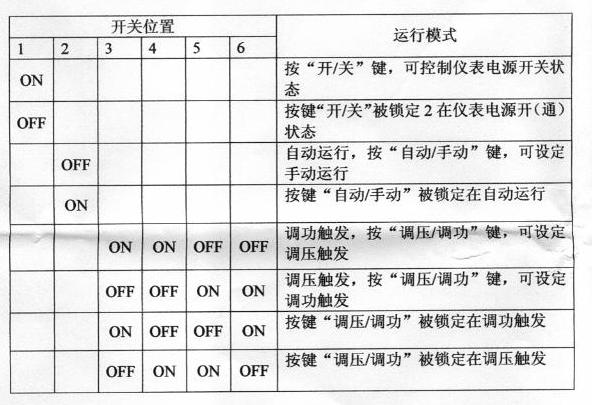

10、儀表內置6位數碼功能開關：
儀表機芯與外殼采用插接方式設計，開關的位置在顯示板背后，用戶可根據現場運行要求，抽出儀表機芯，對照功能表進行設置。
出廠設置：
1-ON（開）、2-OFF（自動）、3-OFF（調壓/調功）、4-OFF（調壓/調功），5-ON（調壓/調功），6-ON（調壓/調功）。
