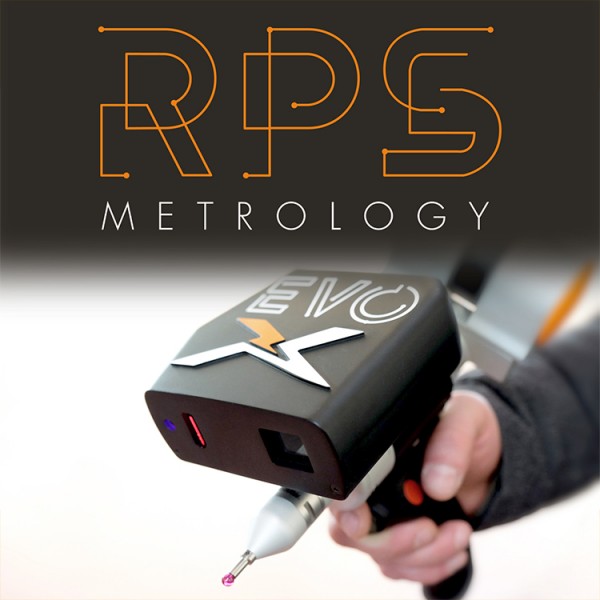

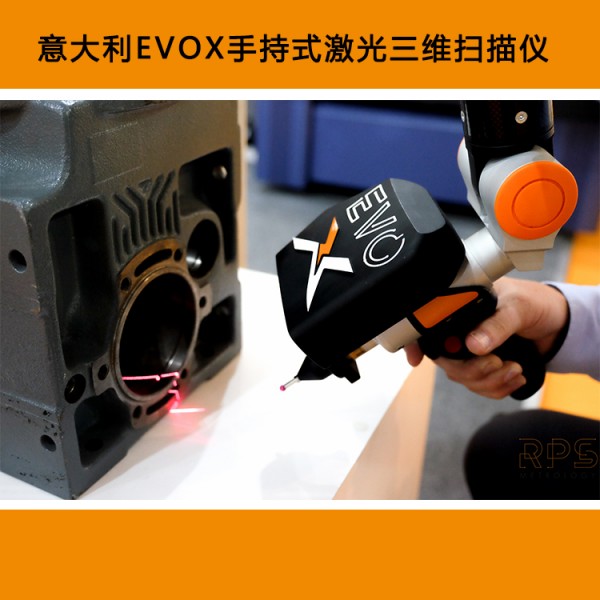

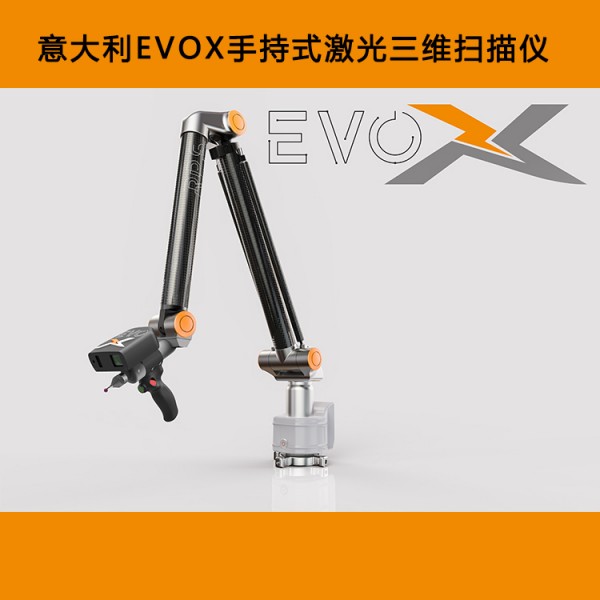

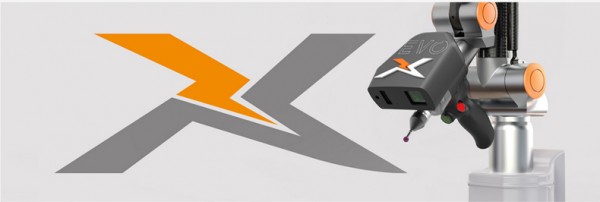

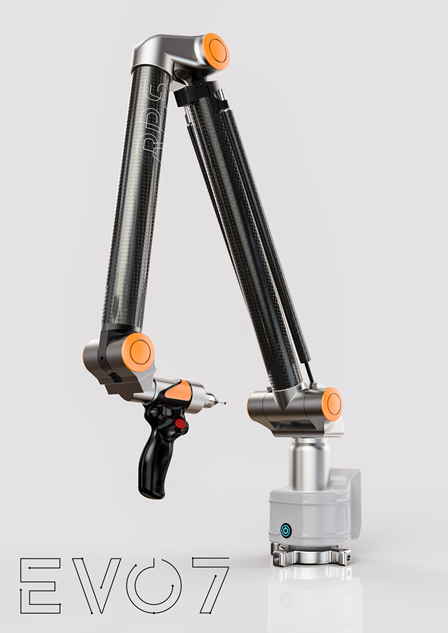

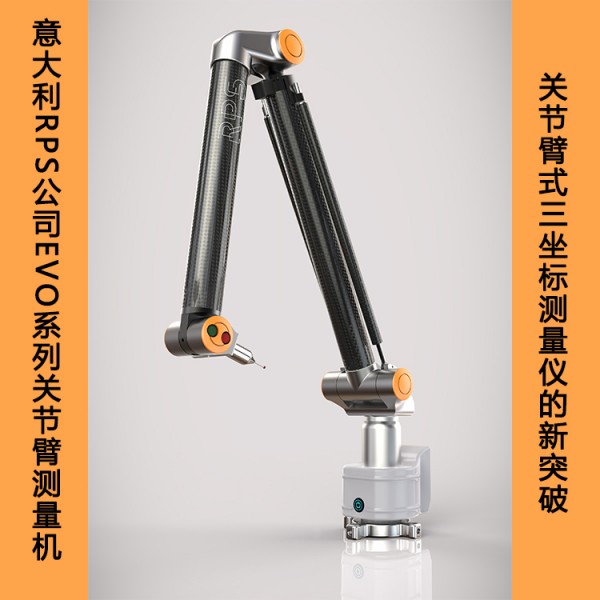

意大利RPS公司的EVO-X掃描測量臂建立了新一代關節臂測量機的標準。它自帶接觸式測頭并整合了激光掃描頭，用于產品三維檢測和逆向工程。由于其穩定的機械結構設計，輕量化的結構以及采用自動溫度補償，是之不需要校準及預熱。任何人都不需要長時間培訓就可使用EVO-X。它內置高容量電池，接觸式測量可用22小時，激光掃描可

康卓奈斯（ControlNice）主要致力于光學三維掃描、三維測量、3D打印機、軟件技術等相關產品的引進、研發、制作、銷售及服務；是多家世界知名公司的產品中國區總代理。產品和技術在世界上處于尖端地位。 公司位于天津市津南區雙港工業園聯東U谷研創產業園53號樓，主要服務中國的航空航天、工程機械、風電核電、汽車制造、機械制造、軍工制造、船舶制造、大型工件掃描和逆向工程等領域。

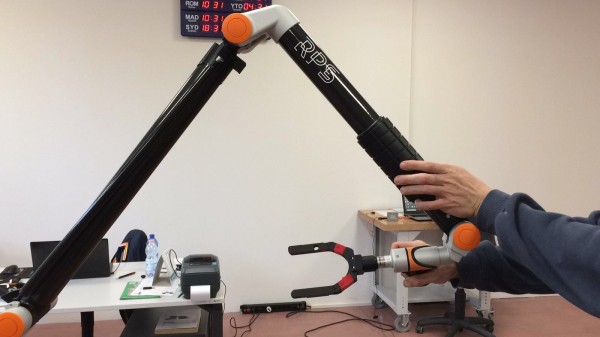

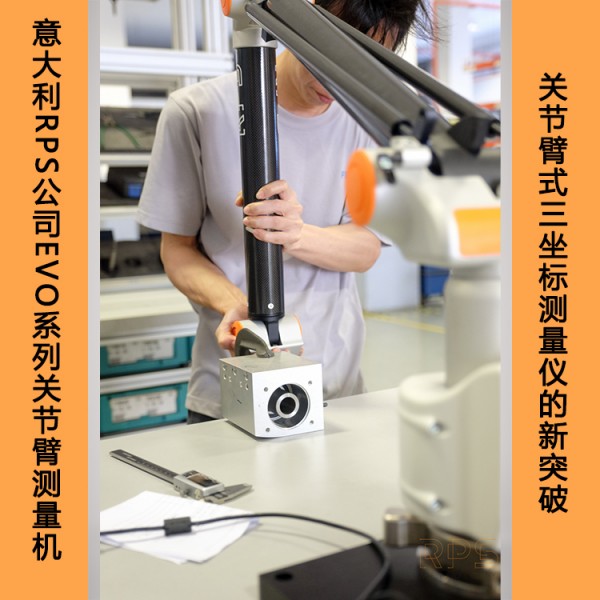

意大利EVO 6軸便攜式三坐標測量機及技術描述
技術描述
1. 主機 ：

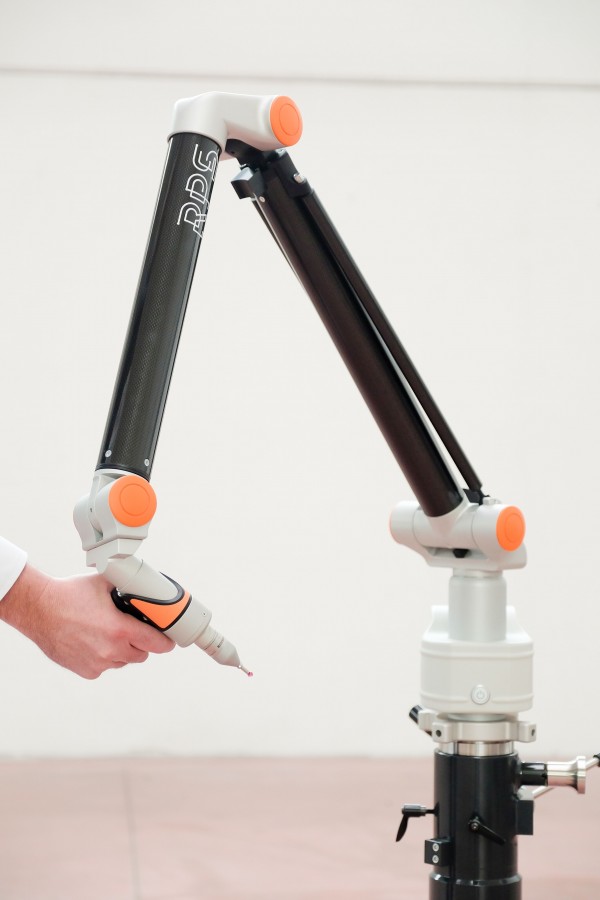

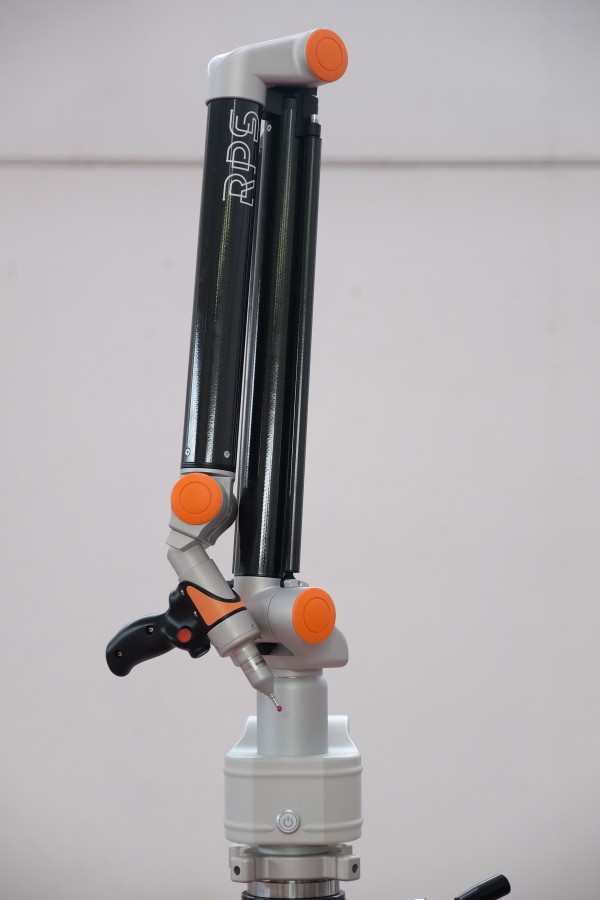

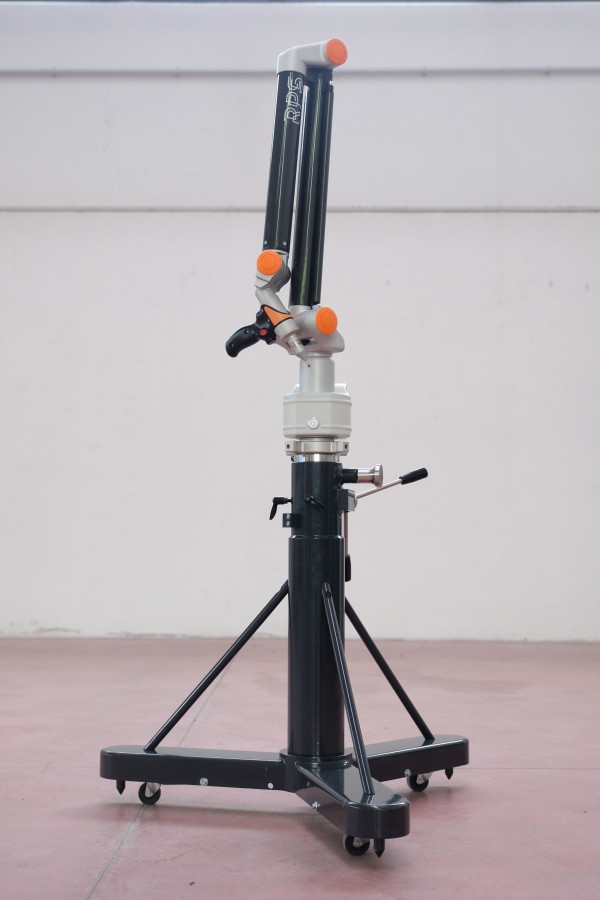

意大利EVO便攜式三坐標測量機凝聚了30年的制造歷史和追求創新的結晶。自行制造除旋轉編碼器外的所有關節臂部件，可制造7米和精度較高0.018毫米的關節臂測量機，它以穩定性高，精度高，高而著稱。是的便攜式測量系統之一。

2.其主要特點有：
1) 便攜性：輕便易攜帶，滿足隨時隨地測量需要

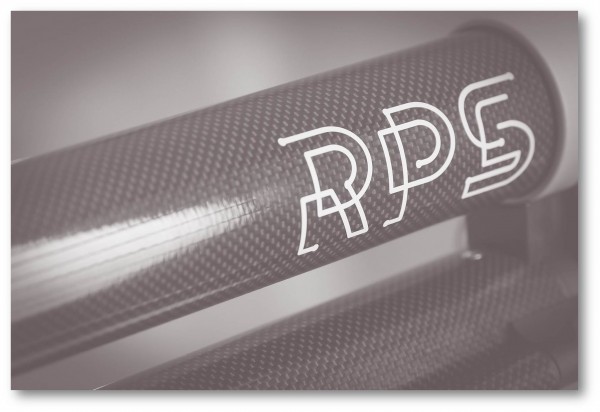

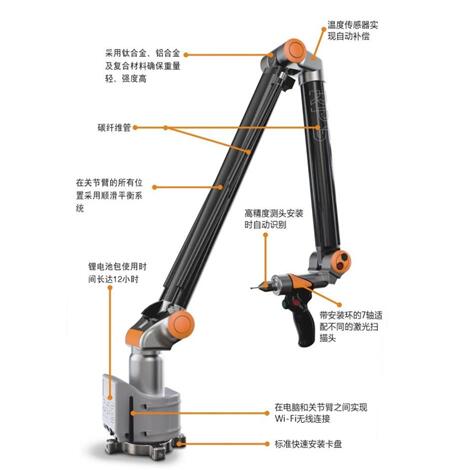

2) 穩定可靠：所有關節均采用鈦合金并配以軸承，臂身采用碳纖維材料，使設備的穩定性大大提高
3) 內置無線通訊,避免線纜纏繞。
4) 內置鋰電池，提供長達22小時硬測，長達8小時掃描。

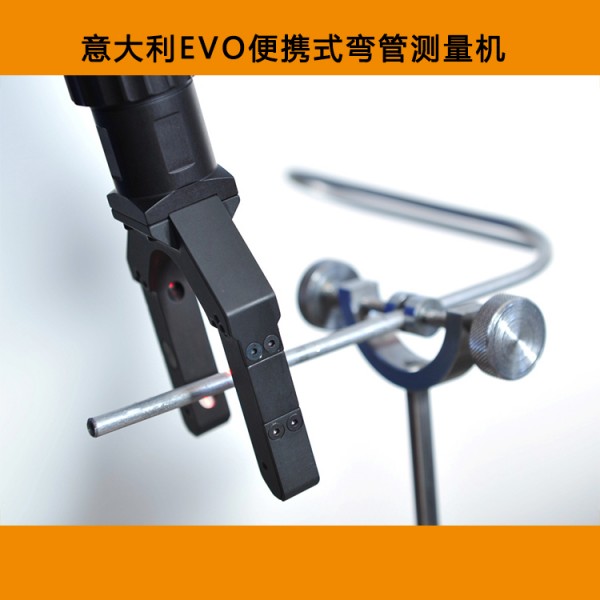

5) 功能齊全：可進行幾何元素、三維坐標、形位公差、曲線曲面測量和掃描、逆向工程、CAD數模與實際零件比對檢測、裝配，夾具檢測、檢具檢測、管子測量，金屬薄壁件測量
6) 測量無死角：內置與外置平衡設計，6-7個關節自由度讓您實現任意空間點位置和隱藏點的測量
7) 測量范圍寬廣：您可以選擇1.5米至7米測量范圍，并可以擴展到更大范圍的測量
8) 溫度補償系統：內置溫、濕度傳感器，保證在任何溫濕度下實現穩定測量
9) 可與多種軟件配合使用：PowerINSPECT、AXEL、MasterCAM、Rhinoceros、AlphaCAM、Capps-NT等

3.適用行業：
廣泛應用于汽車整車及零部件，模具，航空航天，造船，汽輪機，重機以及其他機械加工行業

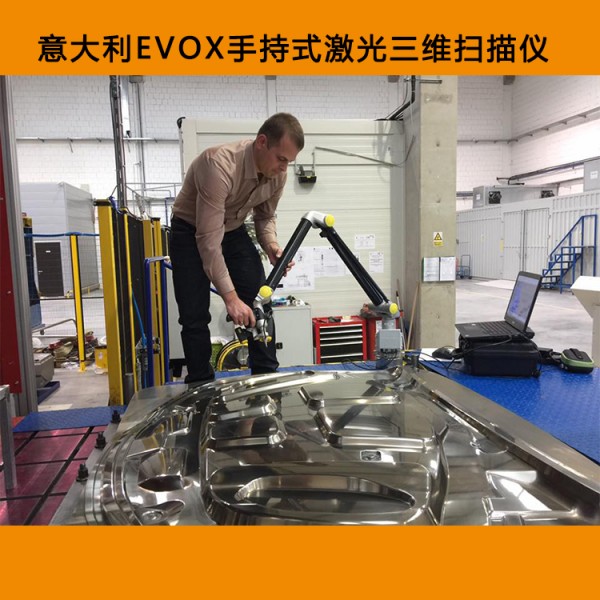

1. 汽車白車身測量、夾具檢具測量、裝配位置調整
2. 產品三維坐標測量、葉輪，泵的測量
3. 鑄件、鍛件的檢測、模具磨損分析

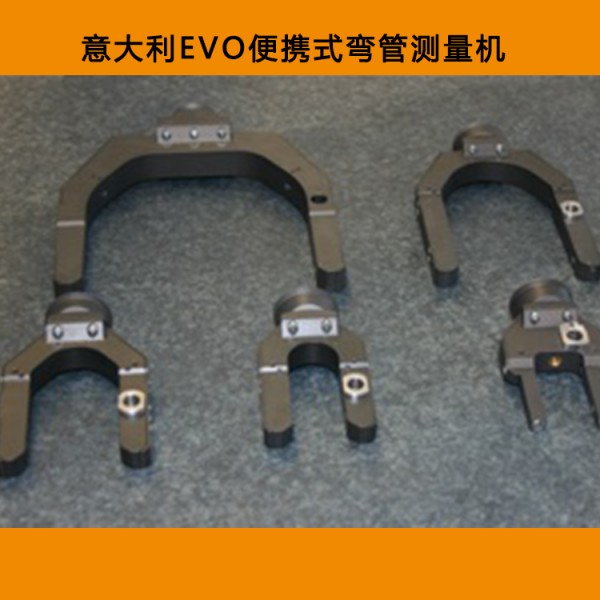

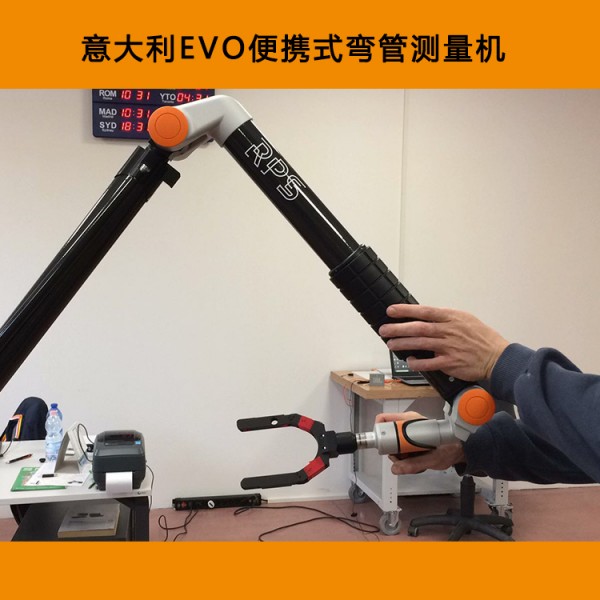

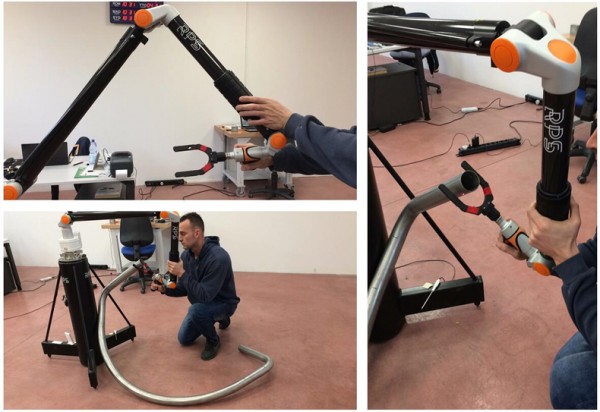

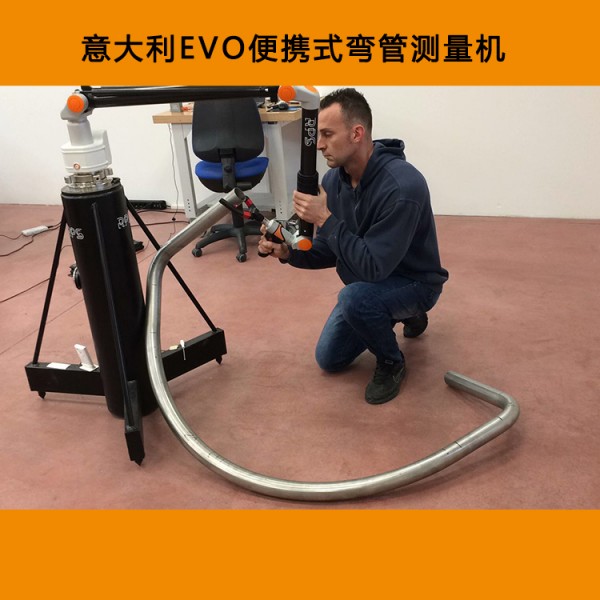

4. 航空航天部件逆向、管子測量
5. 汽輪機定子轉子測量



4.性能指標： Performance Specifications
測量范圍 (直徑) 體積精度 (毫米) 重復精度 (毫米) Weight (Kg)
EVO6 15 1.5 米 0.018 0.014 7.0
EVO6 20 2.0 米 0.026 0.019 7.2
EVO6 25 2.5 米 0.036 0.022 7.5
EVO6 30 3.0 米 0.048 0.032 7.9
EVO6 40 4.0 米 0.069 0.055 8.3
EVO6 50 5.0 米 0.092 0.078 9.7
EVO6 60 6.0 米 0.125 0.105 12.0
EVO6 70 7.0 米 0.159 0.115 13.2
精度根據以下標準：ASME B89.4.22-2004; ISO10360/2; VDI/VDE2617

5.環境條件要求 Environment specifications
工作環境溫度 : 0 °C 至 45 °C
環境濕度 : 95%（非壓縮）
允許角加速度 : > 105 rad/s2. 93/68/EEC
震動Vibration :（55 to 2000 Hz） < 100 m/s2 (IEC 68-2-6)
碰撞 Shock and impact : (6ms) < 1000m/s2 (IEC 68-2-27)
供電系統 Electrical requirements :100 – 240 VAC, 50/60 Hz0.8°

6. PowerINSPECT 測量軟件 （Measuring &Inspection Software）
Delcam 專業 CAD/CAM 軟件公司。Delcam 總部位于英國名城伯明翰（Birmingham）,是倫敦股票交易所上市公司。Delcam軟件的研發起源于學府劍橋大學，經過三十多年的發展， Delcam軟件系列橫跨產品設計、模具設計、產品加工、模具加工、逆向工程、藝術設計與雕刻加工、質量檢測和協同合作管理等應用領域。Delcam 的軟件研發在英國和美國同時進行，客戶超過二萬五千多家，遍布八十多個地區。
Delcam CAD/CAM系列軟件被廣泛地應用于航空航天、汽車、船舶、軍工、家用電器、輕工產品和模具制造、珠寶設計和制造玩具設計和制造、包裝等行業。空客、波 音/麥道、Toyota、Honda、Ford、Volkswagen、Mercedes Benz、Pratt & Whitney、Siemens、Mitsubishi、Canon、LG、Nike、Clarks、西飛、成飛、一汽集團、東風汽車集團、珠海格力等企業都是Delcam用戶。
PowerINSPECT是英國DELCAM公司出品的專用三坐標測量軟件，是被廣泛應用，支持多種測量設備類型，功能強大，易學易用的檢測軟件系統。PowerINSPECT提供強大的CAD數據接口轉換軟件，與廣泛格式的三維數學模型進行聯機或脫機檢測比較誤差分析，生成圖文并茂 的、符合PTB認證、符合ISO9002標準的、清晰易懂的檢測報告。它包括以下功能：
1) 對復雜形體的零件進行在線檢測，并將分析處理結果以圖像、誤差標注或分析報告的形式呈現給用戶
2) PowerINSPECT在線測量系統可用于復雜零件的測量及誤差分析，為產品精度合格與否提供實測依據
3) 標準幾何形體的檢測
4) 形位精度的引導檢測
5) 分析和錯誤處理:優化選取調整并分析、和找正
6) 報告產生器: 具有與任何 WINDOWSTM 兼容使用的完全自定義的報告產生器(包括實時抓屏報表和標準的EXCEL報表)
7) 快速的建立測量基準坐標系，多種建立坐標系的方法；
8) 基本幾何元素和形位公差的檢測功能，如圓柱、圓錐、圓、正多邊形、槽、圓環、球、直線、角度、平面度、平行度等；
9) 對測量得到的基本幾何元素，可以方便的計算其幾何公差；
10) 多種測量單點的功能；
11) 具有多種坐標系擬合定位的方法，如平面-直線-點(PLP)對齊定位，自由曲面擬合對齊定位法，幾何PLP對齊定位，RPS定位，3球?qū)R定位等。
12) 強大的CAD讀取及運算功能；
13) 具有的IGES，VDA的標準接口，并可配備將CATIA,UG，PRO/E,SOLIDWORKS,SOLIDEDGE等直接轉換為測量文件的接口軟件；十堰關節臂測量機，便攜式三坐標 十堰關節臂測量機，便攜式三坐標 十堰關節臂測量機，便攜式三坐標
