巖石三軸儀適用的試驗方法標準 SL264-2001《水利水電工程巖石試驗規程》，GB/T 50266-2013 ≤工程巖體試驗方法標準≥，GB/T23561.9-2009≤煤和巖石物理力學性質測定方法≥。依據國標等相關標準研制，在行業內注重實際，操作簡單，數據為原則。

濟南礦巖試驗儀器有限公司在山東濟南市槐蔭區成立，主要生產各類試驗機、試驗檢測設備及試驗機配件的高薪技術型企業，具有很強的自主開發、技術能力。經過將近十五年的核心技術、人才儲備，目前已經成長為了專業致力于巖石試驗儀器的研發、設計、生產為一體的骨干企業，并且在國內巖石試驗儀器領域名列前茅。成功研發且批量化生產的有：巖石剛性試驗機，巖石流變?cè)囼?yàn)儀、巖石常規三軸儀，巖石多場耦合試驗機、巖石直剪儀，巖體現場直剪儀，大尺度直剪儀，邊坡原位直剪儀，靜載試驗儀，巖石單軸試驗儀，巖石壓入硬度計，巖石滲透儀，巖石點荷載儀，巖石耐崩解儀，巖石膨脹系列試驗儀（自由、側向約束、膨脹壓力），等等。并且和多所高等院校的教授、博士和行業專業人士聯合創新了很多新型試驗方法和產品，如：大直徑可預置構造的流固耦合試驗裝置（山東大學），深部巷道拱架大型力學試驗系統，深部空間結構力學試驗?zāi)M平臺，巖石液壓壓裂試驗系統（中國地震局）、原位大尺寸土壤直剪發明項目（中國地質科學院地質力學研究所）等。

  濟南礦巖試驗儀器有限公司在山東濟南市槐蔭區成立，主要生產各類試驗機、試驗檢測設備及試驗機配件的高薪技術型企業，具有很強的開發、技術能力。經過將近十五年的核心技術、人才儲備，目前已經成長為了專業致力于巖石試驗儀器的研發、設計、生產為一體的骨干企業，并且在巖石試驗儀器領域名列前茅。成功研發且批量化生產的有：巖石剛性試驗機，巖石流變?cè)囼?yàn)儀、巖石常規三軸儀，巖石多場耦合試驗機、巖石直剪儀，巖體現場直剪儀，大尺度直剪儀，邊坡原位直剪儀，靜載試驗儀，巖石單軸試驗儀，巖石壓入硬度計，巖石滲透儀，巖石點荷載儀，巖石耐崩解儀，巖石膨脹系列試驗儀（自由、側向約束、膨脹壓力），等等。并且和多所高等院校的教授、博士和行業專業人士聯合創新了很多填補空白的試驗方法和產品，如：大直徑可預置構造的流固耦合試驗裝置（山東大學），深部巷道拱架大型力學試驗系統，深部空間結構力學試驗?zāi)M平臺，巖石液壓壓裂試驗系統（地震局）、原位大尺寸土壤直剪發明專利項目（地質科學院地質力學研究所）等。巖石三軸儀 巖石三軸儀 巖石三軸儀

一、概述：

巖石三軸儀適用的試驗方法標準 SL264-2001《水利水電工程巖石試驗規程》，GB/T 50266-2013 ≤工程巖體試驗方法標準≥，GB/T23561.9-2009≤煤和巖石物理力學性質測定方法≥。依據國標等相關標準研制，在行業內注重實際，操作簡單，數據為原則。

二、主要特點：

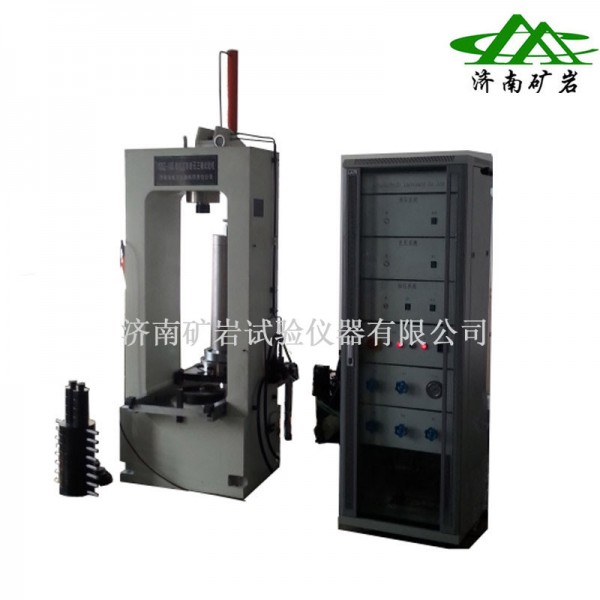

巖石三軸儀主要由高剛度（中剛度）主機、壓力自平衡式三軸壓力室、增壓器、伺服液壓源、伺服閥、空氣壓縮機組、測控系統、計算機系統等部分組成。

 1. 高剛度主機主機為門型框架式高剛度結構。工作油缸放置在框架的下橫梁中部，兩側配置軌道，方便三軸壓力室安裝和拆卸。框架上橫梁中部安裝球面壓板，可自動調心，使壓板與壓縮桿端部緊密接觸。

2. 壓力自平衡式三軸壓力室壓力室采用壓力自平衡技術。采用高強度合金結構鋼制成，各壓盤及傳壓活塞桿采用軸承鋼經過熱處理及加工而成。壓力室放置在移動小車上，可沿軌道移動，裝卸試樣方便。

3. 增壓器是將系統的工作油液經過壓力放大后而輸出的超高壓油源，超高壓油液供給三軸壓力室。做為側向壓力（即圍壓）。

4. 伺服液壓源伺服液壓源由高壓柱塞泵組、溢流閥、濾油器、溫度傳感器、冷卻器等組成的伺服油路系統及圍壓增壓系統等部分組合而成。

5. 排液總成，排除壓力室內介質。

6. 微機控制電液伺服巖石三軸儀中的測量控制系統由軸向力傳感器、圍壓傳感器、軸向變形傳感器、徑向變形傳感器、位移傳感器、全數字式測控器、伺服閥等部分組成。

6.1 設有12個測量通道，其中力2個通道；軸向及徑向變形各1個通道；位移2個通道。

6.2 測量分辨力高，在全程范圍內部變化，內外不分檔。

6.3 具有自動清零、標定、自動存儲功能。

6.4 具有恒試驗力、恒變形、恒位移、勻試驗力速率、勻變形速率控制功能。

6.5 具有超載、超量程、油路堵塞、超油溫、試件斷裂等保護功能。

三、系統標準配置：

 1. 剛性主機 一臺（主機結構及剛度根據用戶要求），目前圖片為標配。

2. 壓力自平衡式三軸壓力室 一臺

3. 增壓器 一套

4. 伺服液壓源 一臺

5. 全數字伺服控制器 一臺

6. 排油裝置總成 一套

7、聯想筆記本電腦一臺

四、主要技術參數：

1、主機剛度達10GN/m以上

2、軸向大試驗力1000kN，測力分辨率10N，測力精度±1%。

3、大圍壓60Mpa，圍壓測控精度±2%，圍壓分辨率0.1MPa。

4、、變形測控范圍:軸向0-8mm 徑向0-4mm 測量分辨率0.0001mm 測量精度±1%

5、位移測控范圍: 0-100mm 測量精度<±0.5%FS 測量分辨率高于萬分之一

6、控制波形：用戶根據需要可任意設定包含有加載、保載、卸載環節的多種程序波形（自編程序）；加卸載和保載時間設置范圍0～1000小時。

7、限控制：當軸向變形、徑向變形、時間等參數達到限值或預設置、試樣斷裂、油路堵塞和油溫過高時均可自動保護。

8、空間高度：550mm,寬度：400mm(完全可以放置下巴西劈裂夾具，三軸室)

9、試樣規格： Φ50x100mm。

10、主機外形尺寸：800*1500*2300mm

11、油源占地尺寸：2500*1100*500mm

12、控制柜占地尺寸：700*700*2000mm

        13、重量（約）：3900KG
