導輪開槽檢測儀，無錫導輪開槽檢測儀，常州光伏導輪開槽檢測

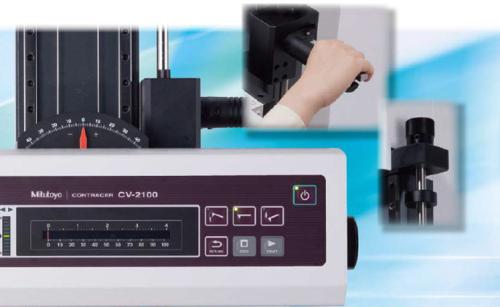

便攜式輪廓測量儀
●與測量操作相關的配置中設置在主機前面，大幅減少了操作流程。
●對X軸位置定位時，可在全測量范圍內通過電動飛梭輪粗糙微調整，輕松進行。
●Z1軸（檢出器）裝配了新開發的高精度圓弧標尺。直接讀取測針**的圓弧軌道，
能縮小檢出器導致的誤差，確保高精度和高分辨力。無需像模擬檢測方式那樣切換測量倍率，
或在每次調整倍率時進行校正操作，可在全測量范圍內進行測量。
●可根據用途選擇CV-2100N4主機，選配數據處理裝置（筆記本或臺式電腦）。
技術參數
|
X軸 |
測量范圍 |
50mm（CV-1000）或100mm（）CV-2000 |
|
|
分辨率 |
0.2μm |
||
|
測量方法 |
反射型光柵尺 |
||
|
驅動速度 |
0.2mm/s\\\\\\\\1mm/a和手動 |
||
|
測量速度 |
0.02-5mm/s |
||
|
測量方向 |
/向后 |
||
|
直線度 |
3.5μm /50mm 1.5μm/mm（當X軸在水平方向上 |
||
|
指示精度 （20℃） |
±（3.5+2L/100）μm L為驅動長度 |
||
|
傾斜范圍 |
±45°（CV-2000） |
||
|
Z1軸 |
測量范圍 |
25mm（CV-100）或40mm（CV-2000） |
|
|
分辨率 |
0.4μm（CV-1000系列） 0.5μm（CV-2000系列） |
||
|
測量方法 |
弧形編碼器 |
||
|
指示精度 （20℃） |
±（3.5+14H/25）μm） H為水平位置上的測量高度 |
||
|
探針上下運作 |
弧形運動 |
||
|
探針方向 |
向下 |
||
|
測力 |
10-30mN |
||
|
跟蹤角度 |
向上 |
77° |
|
|
向下 |
87° |
||
|
探針針尖 |
半徑 |
25μm |
|
|
材料 |
硬質合金針尖 |
||
|
基座尺寸（WxH） |
750 |
||
|
基座材料 |
花崗巖（CV-2000） |
||
|
重量 |
主機 |
5kg（CV-10000N2）、115.8kg（CV-2000M4）、124kg（CV-2000S4） |
|
|
控制裝置 |
14kg |
||
|
遙控箱 |
0.9kg |
||
|
電源 |
100-240VAC±10% 50/60Hz |
||
|
能耗 |
150W主機 |
||
性能參數
|
型號 |
CV-1000N2 |
CV-2000N4 |
CV-2000S4 |
|
X1軸測量范圍 |
50mm |
100mm |
100mm |
|
Z1軸測量范圍 |
25mm |
40mm |
40mm |
|
Z2軸測量范圍 |
- |
250mm |
320mm |
--------------------------------------------------------------------------------------------------------------
