工作原理
管線探測儀是以電磁波在傳輸過程中的反射原理和電磁感應原理為基礎，結合數字濾波 、無線接收、軟件控制而設計的高科技產品。

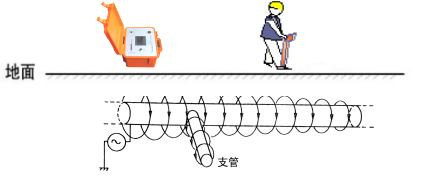

電磁感應：其基本工作原理是：由發射機產生電、磁波并通過不同的發射連接方式將發送信號傳送到地下被探測金屬管線上，金屬管線感應到電磁波后，在線纜表面產生感應電流，感應電流就會沿著金屬線纜向遠處傳播，在電流的傳播過程中，又會通過該線纜向地面輻射出電磁波，這樣當?shù)叵陆饘俟芫€測試儀接收機在地面探測時，就會在地下金屬管線正上方的地面接收到電磁波信號，通過接收到的信號強弱變化就能判別地下金屬管線的位置和走向。如下圖所示：
此原理實現的條件：先，要有能發出足夠電能的信號源，在具備傳輸電能的線路中形成電流，電流在流動過程中又在該線周圍產生磁場；其次，要有能接收這一特定磁場的電路，把磁場的變化過程以電信號形式顯示出來。
2.2儀器特點
2.2.1發射機特點
1）具有方便用戶的軟件和全中文菜單。按鍵定義簡單明了。測量方法簡單快速。
2）恒功率輸出、自動匹配，保證本機工作在佳狀態。內置緣回路電阻表功能，自動測量金屬管線對地及相間的環路阻抗，可協助判斷金屬管線緣性質。
3）查找金屬管線路徑成功率、測試精度及測試方便程度優于任何一種檢測設備。
4）儀器具有強大的數據處理能力和友好的顯示界面
5）內置鋰電池供電，可在無電源環境測試金屬管線的路由，保障日常工作。
2.2.2接收機特點
1) 便攜輕巧，使用方便，充電鋰電池供電，一人即可操作，使用簡單。
2) 數字化設計，軟件控制，性能穩定、可靠。
3) 所測信息以數字大小、升降光柵長短、聲音緩急三種方式提供給操作者，使測試過程輕松自如。
4) 接收機具有缺電報警和自動關機保護等功能。
5）接收機可接A字或探損桿采用跨步電壓法定點。
6）接收機可配識別接收耦合鉗用于管線鑒別。
2.3 儀器組成
1）管線探測儀發射機 一臺
2）管線探測儀接收機 一臺
3）接、發通用鋰電池充電器 一臺
4）儀器輸出線 一組
5）發射耦合鉗 一把
2.4 儀器參數
2.4.1 發射機
1）輸出信號：四種交流輸出模式低頻、中頻、高頻、射頻、緣回路阻抗測量。
2）輸出功率：恒功率輸出，高、中、低三檔。
3）輸出模式：直連法、耦合法、感應法。
4）阻抗顯示：0～25000歐姆。
5）負載匹配：自動調節匹配。
6）顯示界面：背光照明，顯示輸出能量、運行模式、自檢狀態、負荷電阻等。
7）整機采進口高容量18650鋰電組，充放電500次。工作時間大于8小時，電量提示。
8）體積：277x227x153mm
9）重量：3.5kg
10）工作條件：溫度-10℃～+45℃，相對濕度 90%。
2.4.2 接收機
接收機具有“基本”和“外設”兩種接收方式，當模式為“A字架”模式時，只有在A字架模式才能進入“外設”接收方式。
基本接收方式
1）接收頻率：接收低頻、中頻、高頻、射頻和50Hz的五種正弦交流信號。
2）接收模式：波峰法（水平線圈）、 波谷法（豎直線圈）、深度測量（雙水平天線）、電流測量（雙水平天線）。
3）信號界面：數字大小、梯形光柵長短、聲音緩急三種方式同時提示信號強弱
4）顯示界面：高亮度LCD, 支持強陽光下工作，背光照明,保證夜間正常工作。
5）增益控制：手動調節，動態范圍000——100db。
6) 探測長度：直連金屬管線時，長15KM。.
耦合金屬管線時，一次耦合可測3Km，多次耦合遠。
感應金屬管線時，一次感應可測300m，多次感應遠。
7）深度測量：直讀探測深度，范圍 000—300cm。
80%法測深度，范圍 000—300cm（耦合）\600cm（直連）
8）電流測量：直讀電流，范圍000—999mA.
9) 探測精度：±2.5%+5厘米 (0-2m)
10）電 源：進口高容量18650鋰電組，充放電500次。
11）待機時間：大于12小時，電量提示。
12）過熱過流：自動保護。
13）工作溫度：-10℃—40℃。
14）體 積：650×110×32mm
15）重 量：1.6Kg
2.5 發射機儀器面板及功能簡介
發射機就是能發出足夠電能的信號源，是本套儀器的核心之一。其功能齊全、智能化程度高、操作簡單。
2.5.1面板簡介
①開關鍵 ②輸出口 ③液晶顯示區④模式鍵⑤功率鍵⑥充電口
見下圖所示
2.5.2功能簡介
①開關鍵：此開關為自鎖開關；按下接通電源，發射機處于工作狀態；彈起斷開電源，發射機處于關機狀態。
②輸出口：此接口為多芯專用航空插座；用于改變信號的輸出模式。接入直連線為直連模式；接入耦合鉗連線為耦合模式；不接線儀器沒有任何信號輸出。
③液晶顯示區
模 式：顯示當前輸出模式；可分別顯示低頻、中頻、高頻、射頻、緣回路電阻測量。在感應模式下只顯示射頻或高頻。
功 率：顯示當前輸出功率；可分別顯示低檔、中檔、。
模 式：顯示當前工作模式；可分別顯示直連、耦合、感應。
阻 抗：顯示當前環路阻抗值；有效顯示為1歐姆——25000歐姆。
電 量：提示當前電池電量。
管線探測儀
3.2路徑的探測：
3.2.1條件：
1）必須是不帶電的金屬管線。
2）至少知道金屬管線的一個端頭，并將已知端頭與系統分離，包括零線和地線。
3.2.2信號施加：（發射機）
1）發射機的功率輸出有三種，分別為：低檔、中檔、。
2）發射機有4個發射頻率輸出，分別是：低頻、中頻、高頻、射頻。
3）直連線多芯航空頭與發射機多芯航空座（輸出口）相連。
4）紅夾子接到被測金屬管線某一相上；如果條件具備，可將此相的另一頭接地。（形成間接回路）效果更好。
5）黑夾子是發射機的工作地，接地點的選擇原則是不能讓回流信號從本金屬管線中回流，盡量減少回流信號對測試的影響。一般要求單獨作接地，方法是把地釬遠離金屬管線插入潮濕的土壤中即可，當金屬管線與系統完全分離后，接地點可選系統地。
6）接好線后按下電源開關，發射機按下確定鍵開始工作，自動檢測環路阻抗，保證工作在佳匹配輸出狀態，當液晶右下角圖標開始旋轉標示發射機輸出信號，表明發射機正穩定工作，此時觀察環路阻抗值，一般在1Ω-3KΩ為合適,如果超過3KΩ以上，說明阻抗過大，線路中的信號很弱，應從以下三方面來調整改善。
、改善接地的接地條件，加濕或改接系統地。
第二、把金屬管線所施加信號的相在另一端接地。
第三、調整頻率，將開機時的低頻改成高頻（注：直連法測金屬管線時高頻足以滿足測試）
6）功率開機時為低檔，直連探測低檔功率完全滿足。
3.2.3信號搜尋及跟蹤。（接收機）
1）手握接收機提把，手腕手臂放松機體自然下垂，拇指操作按鍵，離開信號施加點一定距離，目的是避開接地及地線，避開配電柜及建筑物等障礙。
2）按下電源開關，模式選波峰 (開機初始為波峰，可不用再選)頻率與發射機對應，面向信號施加點，機頭指向金屬管線起端。并繞著起端搜尋信號。開機初始增益為60db，在此增益下，如果搜尋到信號三位數字顯示999光柵顯示滿，則降增益，使得數字顯示在800左右。光柵不滿幅，此時保持增益不變再繼續搜尋，如果三位數字再顯示999則說明此處的信號比上次搜尋到的要強，再次降增益使數字顯示再次到800左右，如此搜尋一圈，后確定小的增益，強的信號處下方就是該金屬管線位置的一個點。這個過程是搜尋傳輸施加信號的金屬管線所輻射出二次磁場，排除因地線串干擾非目標金屬管線的二次磁場。
保持當前增益不變，以當前接收到的信號強度為基準（三位數字值）以該點位軸心轉動接收機，接收到的信號會隨轉動而減弱，當減到弱時，機頭的指向與金屬管線在該點的走向成90°角。繼續轉動接收機，接收到的信號有又會隨轉動而增強，當增強到與基準值相同時，機頭的指向就是金屬管線的路徑方向，沿著機頭指向跟蹤著強信號向前走，就探測出了金屬管線的準確路徑，這個過程就是信號的跟蹤，同時也就探測出了路徑。
